THIẾT KẾ XÂY DỰNG CÔNG TRÌNH CỔNG CHÀO KHU CÔNG NGHIỆP NAM ĐÌNH VŨ HẢI PHÒNG

16/7/2019 | 53 lượt xem

Công ty Cổ phần Tư vấn Thiết kế và Giám định Xây dựng Sao Việt (SVG Engineering) tự hào gắn liền thương hiệu Công ty thiết kế quy hoạch xây dựng uy tín hàng đầu tại Hải Phòng. Cùng với thành công từ các phương án thiết kế cũng như giám sát các công trình xây dựng nhà máy nhà xưởng khu công nghiệp, SVG Engineering rất có duyên với các công trình cổng chào khu công nghiệp.

Sự hài lòng của Công ty Cổ phần Tập đoàn Đầu tư Sao Đỏ về phương án thiết kế xây dựng công trình Cổng chào khu công nghiệp Nam Đình Vũ Hải Phòng là minh chứng rõ nhất cho năng lực thiết kế chuyên nghiệp, sáng tạo và dày dặn kinh nghiệm của kiến trúc sư SVG Engineering.

THIẾT KẾ XÂY DỰNG CÔNG TRÌNH CỔNG CHÀO KHU CÔNG NGHIỆP

Cổng chào được ví như linh hồn của khu công nghiệp, là biểu tượng là đại diện cho thương hiệu riêng của khu công nghiệp đó. Đầu tư thiết kế xây dựng công trình cổng chào khu công nghiệp là sự đầu tư sáng suốt và đúng đắn. Khu công nghiệp có cổng chào thiết kế đẹp mắt và đẳng cấp sẽ thu hút sự chú ý của nhiều người và là cơ hội tốt để khu công nghiệp tạo dấu ấn tốt đẹp với các doanh nghiệp đầu tư trong và ngoài nước.

Giờ đây chúng ta không thể phủ nhận được vai trò của phương án thiết kế trước khi tiến hành xây dựng cổng chào khu công nghiệp. Và càng thấy rõ hơn sự cần thiết của đơn vị thiết kế dạn dày kinh nghiệm và đáng tin cậy. SVG Engineering đã hoàn thiện thành công hàng loạt phương án liên quan đến lĩnh vực này, kể đến là thiết kế xây dựng công trình cổng chào khu công nghiệp VSIP Hải Phòngthiết kế xây dựng công trình cổng chào khu công nghiệp An Dương Hải Phòng.... Mỗi phương án thiết kế cổng chào đều có vẻ đẹp riêng, mang dấu ấn bản sắc riêng có của khu công nghiệp.Kiến trúc sư SVG Engineering luôn không ngừng học hỏi, tiếp thu và sáng tạo để đưa ra những ý tưởng thiết kế ấn tượng nhất.

Thiet ke xay dung cong trinh cong chao khu cong nghiep Nam Dinh Vu

SVG Engineering chuyên thiết kế xây dựng công trình Cổng chào khu công nghiệp

THIẾT KẾ XÂY DỰNG CÔNG TRÌNH CỔNG CHÀO KHU CÔNG NGHIỆP NAM ĐÌNH VŨ HẢI PHÒNG

Điều đầu tiên, SVG Engineering muốn nhấn mạnh tới hình khối kiến trúc của công trình cổng chào KCN Nam Đình Vũ tại quận Hải An (Hải Phòng). Từ yêu cầu, nguyện vọng và ý tưởng của Chủ đầu tư, kiến trúc sư đã sáng tạo nên phối cảnh 3D thiết kế cổng chào với hai hình tượng đặc trưng là ngọn hải đăng và máy bay được cách điệu hết sức tinh tế. Hơn thế nữa, sự kết hợp 2 biểu tượng này có ý nghĩa và giá trị vô cùng to lớn.  Với hình tượng ngọn hải đăng, làm toát lên sự định hướng, sự soi sáng, sự dẫn lối. Với hình tượng máy bay, làm toát lên khát vọng bay cao bay xa, sự phát triển hướng lên, và cũng thể hiện tính định hướng rõ ràng. Thông qua đó, hình khối kiến trúc thiết kế xây dựng công trình Cổng chào khu công nghiệp Nam Đình Vũ Hải Phòng được tạo dựng đáp ứng được các tiêu chí đề ra: khát vọng vươn cao, vươn xa, khẳng định tầm nhìn cũng như sự định hướng rõ ràng.

Cổng khu công nghiệp có trụ chính là bê tông cốt thép với tiết diện hình đa giác thay đổi tiết diện theo độ cao, trên đỉnh trụ là kết cấu nhôm kính bên trong là khối cầu bằng đá nhân tạo hoặc đá thạch anh hoặc khối thủ tinh, 2 trụ phụ là tổ hợp thép ống, 2 cánh là tổ hợp dầm thép. Chiều cao trụ chính 9.9 m, chiều dài nhịp dầm thép 23m.

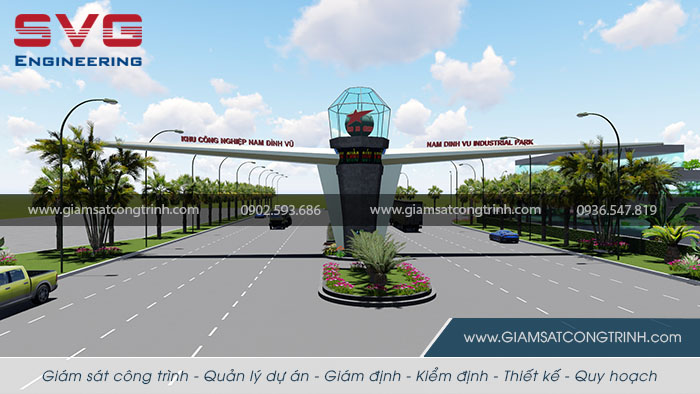

Thiet ke xay dung cong trinh cong chao KCN Nam Dinh Vu Hai Phong

Phương án thiết kế xây dựng công trình cổng chào khu công nghiệp Nam Đình Vũ Hải Phòng

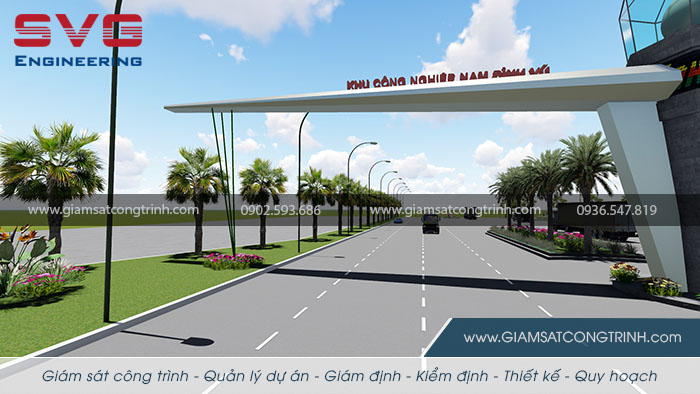

Thiet ke xay dung cong trinh cong chao khu cong nghiep Nam Dinh Vu Hai Phong

Thiết kế xây dựng công trình Cổng chào khu công nghiệp Nam Đình Vũ Hải Phòng

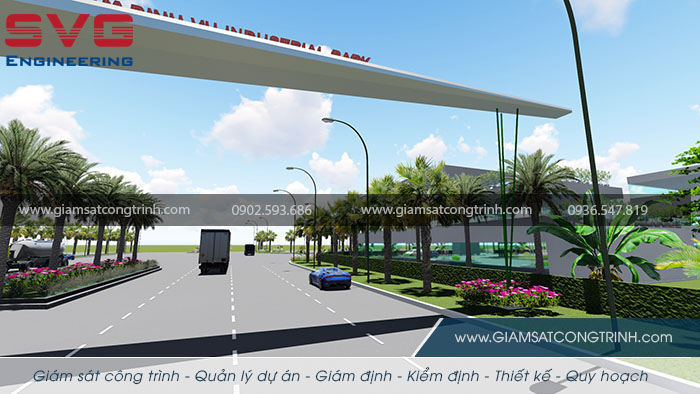

Thiet ke xay dung cong trinh cong chao khu cong nghiep Nam Dinh Vu Hai Phong

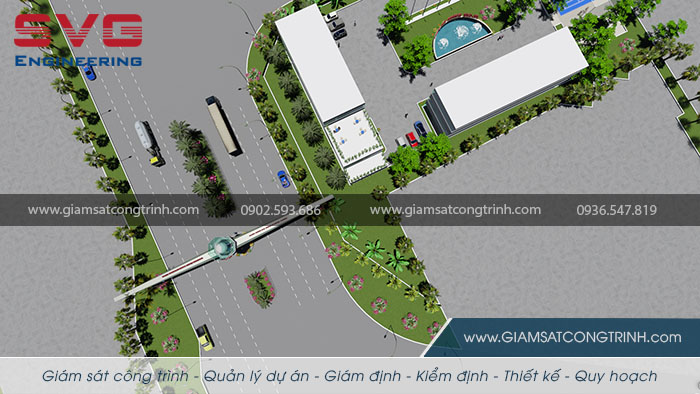

Phối cảnh 3D tổng thể kiến trúc cảnh quan thiết kế xây dựng cổng chào KCN Nam Đình Vũ Hải Phòng

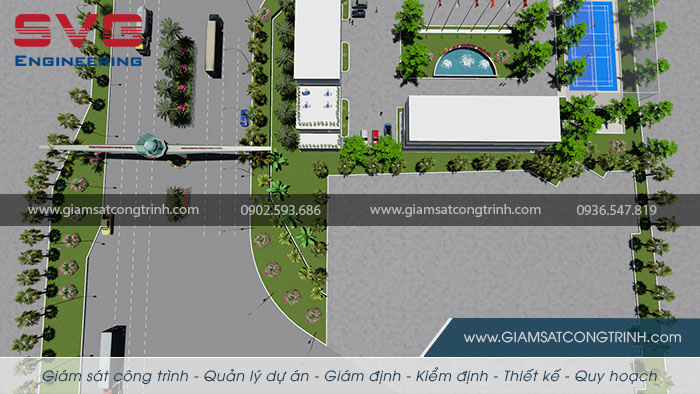

Thiet ke xay dung cong trinh cong chao khu cong nghiep Nam Dinh Vu Hai Phong

Phương án thiết kế xây dựng công trình Cổng chào KCN Nam Đình Vũ Hải Phòng

Thiet ke xay dung cong trinh cong chao khu cong nghiep Nam Dinh Vu Hai Phong

Thiết kế xây dựng công trình Cổng chào KCN Nam Đình Vũ tại quận Hải An (Hải Phòng)

1. Giải pháp kiến trúc thiết kế cổng chào KCN Nam Đình Vũ

Công trình chia làm ba phần:
+ Phần thân là khối đa giác loe từ dưới lên với chiều cao 9,3m.
+ Phần cánh là tổ hợp thép hình với nhịp dầm thép lên đến 23m. Tổ hợp thép này được liên kết với nhau bằng bu lông, đặt xuyên qua phần thân BTCT và liên kết với thân bằng bu lông chờ.
+ Phần đỉnh là khối  đa giác làm bằng khung nhôm kính cao 4m. Phần khung nhôm kính đặt phía trên phần thân BTCT, được liên kết với thân bằng bu lông hoặc do biện pháp thi công của nhà thầu thi công sau khi có sự thống nhất với đơn vị thiết kế.
- Về mặt vật liệu:
Công trình là sự kết hợp hài hòa giữa bê tông cốt thép, kết cấu thép, nhôm kính, bảng điện tử cũng như hệ thống chiếu sáng và cây xanh.
+ Phần thân công trình là khối bê tông cốt thép được ốp bằng gạch inax thể hiện sự thô ráp, vững trãi của công trình.
+ Phần cánh của công trình là kết cấu thép làm toát lên sự thanh thoát, bay bổng thể hiện khát vọng bay cao, vươn xa.
+ Phần đỉnh của công trình là khối kính bên trong là một hình cầu bằng đá thạch anh nhân tạo hoặc thủy tinh nhằm tạo điểm nhấn cho công trình nó giống như một khối kim cương khổng lồ tỏa sáng là ánh sáng của ngọn hải đăng dẫn đường.
+ Hệ thống bảng điện tử cùng với hệ thống chiếu sáng giúp cho công trình trở lên lung linh, bắt mắt, gây thiện cảm cho người nhìn.
+ Hệ thống cây xanh được sử dụng nhằm tạo cảm giác xanh mát, dễ chịu cũng như thể hiện rõ tiêu chí xanh của khu công nghiệp.

2. Giải pháp kết cấu thiết kế cổng chào KCN Nam Đình Vũ

Cổng khu công nghiệp có trụ chính là bê tông cốt thép với tiết diện hình đa giác thay đổi tiết diện theo độ cao, trên đỉnh trụ là kết cấu nhôm kính bên trong là khối cầu bằng đá nhân tạo hoặc đá thạch anh hoặc khối thủ tinh, 2 trụ phụ là tổ hợp thép ống, 2 cánh là tổ hợp dầm thép. Chiều cao trụ chính 9.9 m, chiều dài nhịp dầm thép 23m.

3. Giải pháp điện chiếu sáng, chống sét và camera thiết kế cổng chào KCN Nam Đình Vũ

3.1. Phạm vi thiết kế:

- Thiết kế cấp điện chiếu sáng cổng và nhà bảo vệ;
- Thiết kế hệ thống nối đất và chống sét;
- Thiết kế hệ thống camera giám sát.

3.2.  Giải pháp thiết kế:

3.2.1. Hệ thống chiếu sáng cổng và nhà bảo vệ

- Nguồn điện cấp cho công trình cấp từ hệ thống điện 0,4kV khu vực bằng cáp CEV 4x10mm2 luồn trong ống HDPE D85/65 chôn ngầm ngầm đến tủ điện tổng đặt trong nhà bảo vệ. Tủ điện tổng đặt trong nhà bảo vệ là tủ bằng sắt sơn tĩnh điện kích thước cao 600mm, rộng 400mm, sâu 180mm gắn tường cao độ 1,5m.

- Trên 2 cánh của cổng được gắn 6 bóng đèn pha led 150W (mỗi bên 3 đèn). Phần bên trong lồng kính được bố trí 2 đèn skylight công suất mỗi bóng 3kW rọi lên trên trời và 3 bóng đèn pha led 50W chiếu sáng quả cầu.
- Tất cả dây điện đều được luồn trong ống nhựa cứng.

3.2.2. Hệ thống nối đất và chống sét

*/  Hệ thống nối đất an toàn cho tủ điện:

- Hệ thống nối đất an toàn cho tủ điện độc lập với hệ thống nối đất chống sét. Hệ thống nối đất an toàn gồm có cọc tiếp địa mạ đồng D20; dài 2,5m được chôn sâu cách mặt nền 0,7m. Từ hệ thống tiếp đất an toàn nối với tủ điện tổng của hạng mục bằng cáp tiếp địa M10.

- Điện trở của hệ thống tiếp địa an toàn điện phải đảm bảo RNĐAT 4. Thi công xong phải đo kiểm tra lại nếu không đạt phải báo thiết kế bổ sung.

*/  Hệ thống nối đất và chống sét:

- Chống sét cho công trình dùng loại kim thu sét tiên đạo, đầu kim thu sét Liva do Thổ Nhĩ Kỳ sản xuất. Bán kính bảo vệ 60m. Đầu kim đươc đặt trên cột cao 4m. Cáp dẫn sét dùng loại cáp Cu/PVC 70mm2.

- Hệ thống nối đất chống sét: gồm các cọc tiếp địa bằng đồng D20; dài 2,5m; nối các cọc bằng cáp đồng trần 70mm2; cáp và cọc tiếp địa được liên kết với nhau bằng phương pháp hàn hóa nhiệt.

- Điện trở suất tính toán của đất thiết là TT = 1.104 cm, Điện trở nối đất xung kích của hệ thống nối đất phải đảm bảo: RNĐXK  10 . Thi công xong phải đo kiểm tra lại nếu RNĐCS > 10  phải báo thiết kế bổ sung.

3.2.3. Hệ thống camera

  • Camera IP Trụ hồng ngoại 5MP chuẩn nén H.265+
  • Cảm biến hình ảnh 1/2.5" Progressive Scan CMOS;
  • H.265+/H.265/H.264+/H.264/MJPEG; Độ nhạy sáng chế độ màu : 0.01 lux@(F1.2, AGC ON), 0 lux khi bật hồng ngoại; 20fps(2560×1920), 25fps/30fps(2560×1440, 2048×1536, 1920×1080);
  • Ống kính 4mm (Đặt hàng 2.8/6mm);
  • Chống ngược sáng thực 120dB WDR;
  • Hỗ trợ các tính năng thông minh VCA;
  • Hỗ trợ 3 luồng dữ liệu; 3D DNR; BLC; ICR; EXIR 2.0; tầm xa hồng ngoại 80m Vỏ hoàn toàn bằng kim loại, Tiêu chuẩn ngoài trời IP67; DC12V&PoE;
  • Tích hợp khe cắm thẻ nhớ SD/SDHC/SDXC;
  • Hỗ trợ dịch vụ Hik-Connect, hỗ trợ tính năng phát hiện vượt hàng rào ảo, phát hiện xâm nhập, phát hiện di dời vật thể, phát hiện hành lý vô chủ, phát hiện khuôn mặt.

THIẾT KẾ MẶT BẰNG XÂY DỰNG CÔNG TRÌNH CỔNG CHÀO KHU CÔNG NGHIỆP NAM ĐÌNH VŨ HẢI PHÒNG



Thiet ke xay dung cong trinh cong chao KCN Nam Dinh Vu Hai Phong

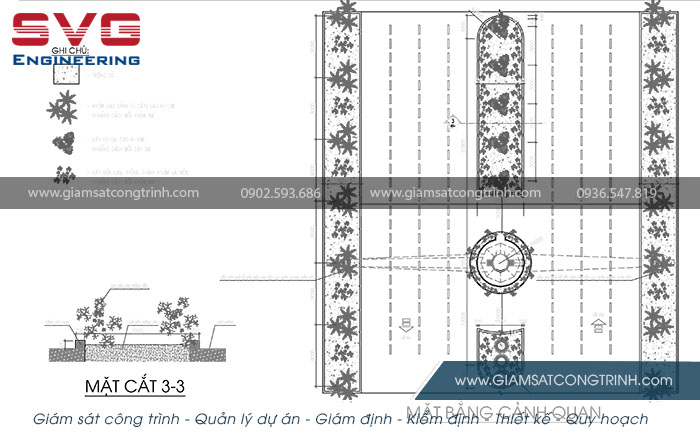

Thiết kế mặt bằng cảnh quan xây dựng công trình Cổng chào khu công nghiệp Nam Đình Vũ Hải Phòng

Thiet ke xay dung cong trinh cong chao KCN Nam Dinh Vu Hai Phong

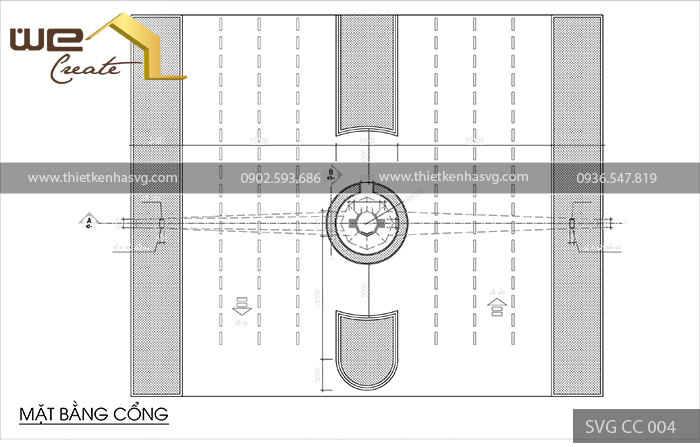

Thiết kế mặt bằng cổng xây dựng công trình Cổng chào khu công nghiệp Nam Đình Vũ Hải Phòng

Thiet ke xay dung cong trinh cong chao KCN Nam Dinh Vu Hai Phong

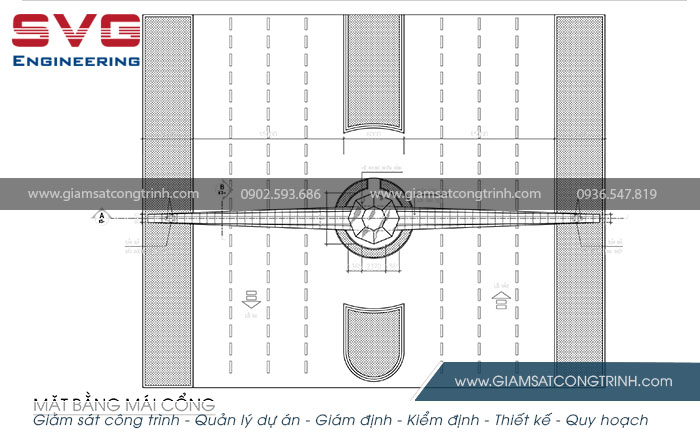

Thiết kế mặt bằng mái xây dựng công trình Cổng chào khu công nghiệp Nam Đình Vũ Hải Phòng

Thiet ke xay dung cong trinh cong chao KCN Nam Dinh Vu Hai Phong

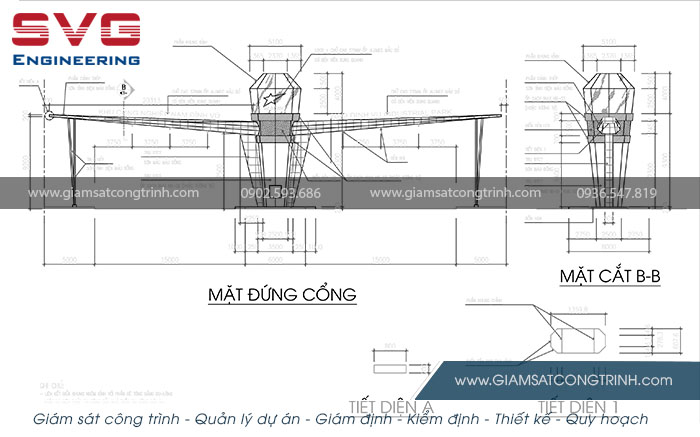

Thiết kế mặt đứng và mặt cắt B-B xây dựng công trình Cổng chào khu công nghiệp Nam Đình Vũ Hải Phòng



Thiet ke xay dung cong trinh cong chao KCN Nam Dinh Vu Hai Phong

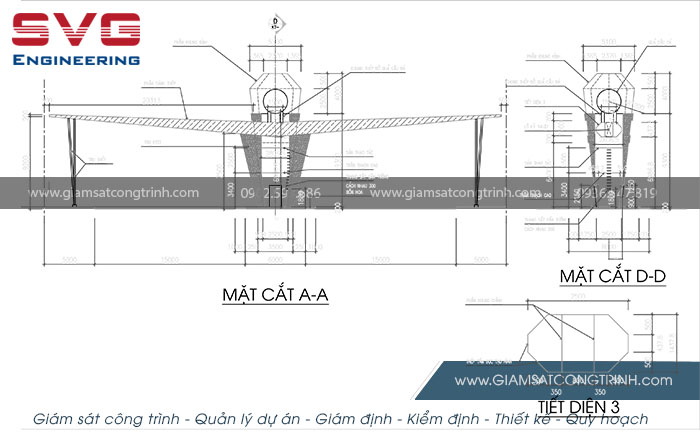

Thiết kế mặt cắt A-A mặt cắt D-D xây dựng công trình Cổng chào khu công nghiệp Nam Đình Vũ Hải Phòng

Thiet ke xay dung cong trinh cong chao KCN Nam Dinh Vu Hai Phong

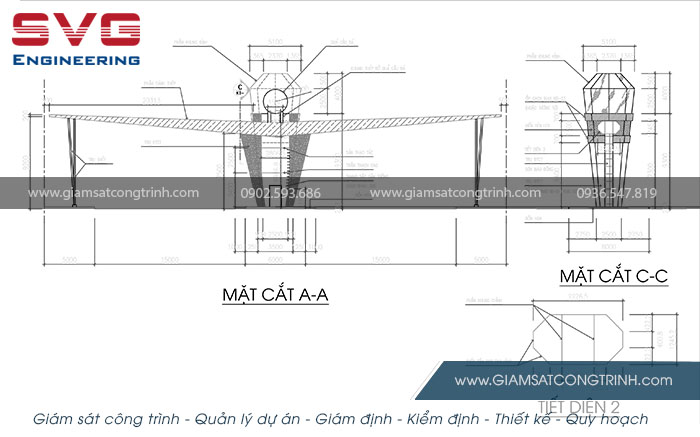

Thiết kế mặt cắt A-A và C-C xây dựng công trình Cổng chào khu công nghiệp Nam Đình Vũ Hải Phòng

Thiet ke xay dung cong trinh cong chao KCN Nam Dinh Vu Hai Phong

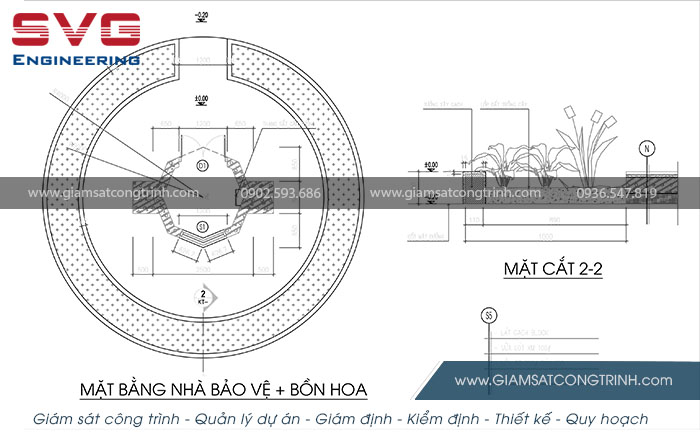

Thiết kế mặt bằng nhà bảo vệ và bồn hoa xây dựng công trình cổng chào khu công nghiệp Nam Đình Vũ Hải Phòng

Công trình Cổng chào thiết kế đẹp, cá tính và độc lạ là niềm tự hào hãnh diện đối với toàn thể cán bộ công nhân viên làm việc trong khu công nghiệp Nam Đình Vũ Hải Phòng. Nó dường như thay cho lời chào đầy thân thiện và hiếu khách của khu công nghiệp với tất cả bạn bè đối tác trong và ngoài nước. SVG Engineering lấy đó làm động lực để phát huy tốt hơn nữa những sở trường, thế mạnh của đơn vị mình, làm tốt hơn các công tác thiết kế - giám sát xây dựng công trình quy mô lớn nhỏ.

Quý vị vừa được tham khảo toàn bộ phối cảnh thiết kế xây dựng Cổng chào khu công nghiệp Nam Đình Vũ Hải Phòng. SVG Engineering đồng thời khẳng định năng lực, tố chất của đơn vị chuyên thiết kế thi công và giám sát xây dựng các công trình dự án nhà máy khu công nghiệp. Hãy liên hệ với SVG Engineering theo HOTLINE 0902.593.686 bất kể khi nào bạn có nhu cầu cần tư vấn thiết kế nhà ở dân dụng hay các công trình công nghiệp cũng như cần hỗ trợ giải pháp quản lý dự ángiám định - kiểm định xây dựng.
