Khảo sát kiểm định chất lượng phần kết cấu mái nhà lắp đặt thiết bị

24/10/2023 | 499 lượt xem

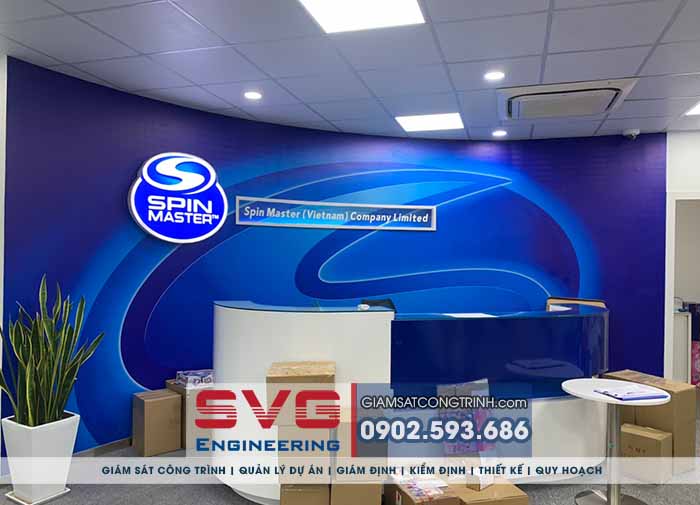

Trước khi lắp đặt các thiết bị trên mái nhà rất cần phải có đơn vị kiểm định xây dựng uy tín nhằm kiểm tra chất lượng kết cấu mái công trình xem có đảm bảo an toàn hay không. Hiểu được tầm quan trọng của công việc "Kiểm định chất lượng phần kết cấu mái nhà để lắp đặt thiết bị", Công ty TNHH Spin Master Việt Nam đã quyết định lựa chọn Công ty cổ phần Tư vấn Thiết kế và Giám định Xây dựng Sao Việt (SVG Engineering) có thương hiệu hơn 18 năm trong lĩnh vực kiểm định - giám định xây dựng thực hiện gói thầu này.

KIỂM ĐỊNH CHẤT LƯỢNG PHẦN KẾT CẤU MÁI NHÀ ĐỂ LẮP ĐẶT THIẾT BỊ

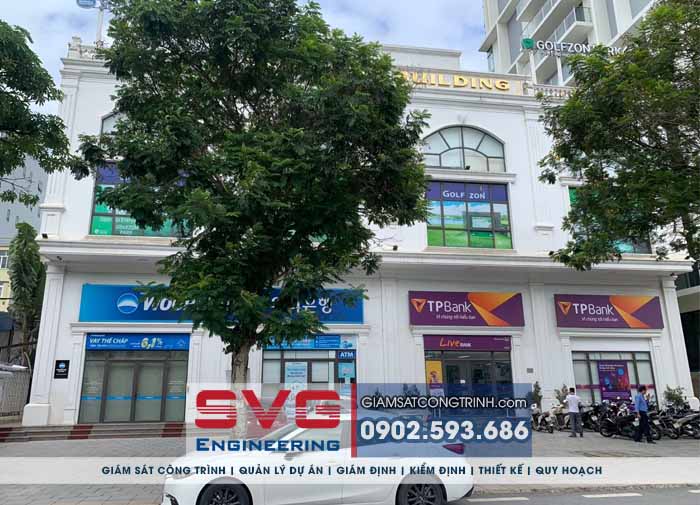

- Tên công trình: Nhà ở gia đình Ông Vũ Văn Nhường
- Địa điểm: Thửa đất số 04 Lô 22A Khu đô thị Ngã Năm – Sân bay Cát Bi, Quận Ngô Quyền, Thành phố Hải Phòng
- Đơn vị yêu cầu kiểm định: Công ty TNHH Spin Master Việt Nam
- Đơn vị kiểm định: Công ty cổ phần Tư vấn Thiết kế và Giám định Xây dựng Sao Việt (SVG Engineering)
- Năm thực hiện: 2023

SVG Engineering kiểm định chất lượng phần kết cấu mái nhà để lắp đặt thiết bị

NỘI DUNG KHẢO SÁT - KIỂM ĐỊNH CHẤT LƯỢNG PHẦN KẾT CẤU MÁI ĐỂ LẮP ĐẶT THIẾT BỊ

Công việc kiểm định chất lượng phần kết cấu mái đã được các kỹ sư SVG Engineering thực hiện chỉn chu, cẩn thận và theo đúng tiêu chuẩn, quy chuẩn xây dựng hiện hành. Nếu kết cấu mái công trình không đảm bảo sẽ rất nguy hiểm, không chỉ ảnh hưởng đến tài sản của Chủ đầu tư mà còn đến tính mạng của những người đang sinh hoạt và làm việc tại công trình. SVG Engineering là đơn vị giám định - kiểm định xây dựng, giám định tư pháp uy tín với hơn 18 năm kinh nghiệm.Chính vì vậy, chúng tôi luôn đặt sự an toàn, đảm bảo chất lượng công trình lên hàng đầu, giúp Chủ đầu tư yên tâm và hài lòng.

Dưới đây là trình tự các bước thực hiện kiểm định xây dựng của chúng tôi SVG Engineering:

Bước 1: Khảo sát sơ bộ công trình, thu thập, điều tra và phân tích các thông tin và tài liệu liên quan tới công trình được khảo sát.

Tài liệu được khách hàng cung cấp gồm:

Bản vẽ cấp phép xây dựng: công trình là 04 tầng (file giấy)
Bản vẽ mặt bằng móng, tầng 1,2,3 file CAD và giấy

Bước 2: Khảo sát, xác định sơ đồ kết cấu mái công trình

Bước 3: Khảo sát chi tiết hiện trạng mái công trình: kết cấu cột, dầm, sàn mái

Kết cấu cột: Không khảo sát được phần thép. có 2 loại tiết diện cột tại tầng 4 là 400x400 và 500x500
Kết cấu dầm: có 5 loại dầm bao gồm dầm chính, dầm phụ và dầm biên, kiểm tra cốt thép dầm
Kết cấu sàn: Độ dầy sàn 15cm và kiểm tra cốt thép sàn

Bước 4: Kiểm tra, chụp ảnh, thống kê các khuyết tật, hư hỏng (nếu có)

Kiểm tra các dầm không có vết nứt giữa dầm
Kiểm tra các sàn phía dưới không có vết nứt

Bước 5: Tiến hành các thí nghiệm xác định cường độ bê tông nén sử dụng kết hợp máy đo siêu âm và súng bật nẩy; Kiểm tra đường kính cốt thép, số lượng thép, chiều dày lớp bảo vệ nằm trong cấu kiện BTCT của các cấu kiện Dầm, Sàn, Cột khu vực lắp đặt thiết bị.

Bước 6: Lập báo cáo tính toán kết cấu kết cấu, phụ lục tính toán kết cấu

Chúng tôi lập phương án đặt tải trọng thiết bị cùng lúc lên cả hai vị trí dự kiến, và có hệ số hoạt tải là 1,2 tính đến việc rung động (nhỏ) của máy và không xét đến trường hợp cộng hưởng do rung động. Kết quả đều thỏa mãn khả năng chịu lực của kết cấu.

Bước 7: Phân tích, đánh giá, lập báo cáo kết quả kiểm định và bàn giao hồ sơ.

Như đã phân tích ở bước 6, việc máy rung động lớn mà gây ra cộng hưởng với tần số dao động riêng của công trình thì tải trọng sẽ rất lớn. Vì vậy cần phải hạn chế rung của thiết bị và theo dõi quan trắc biến dạng của kết cấu sau khi đặt thiết bị vận hành.

Ngoài ra, trong báo cáo kiểm định của chúng tôi, có một số thông số thép lớp trên và bên trong phải phỏng đoán nên cần phải theo dõi quan trắc biến dạng của kết cấu sau khi đặt thiết bị khi vận hành.

HÌNH ẢNH KIỂM ĐỊNH CHẤT LƯỢNG PHẦN KẾT CẤU MÁI ĐỂ LẮP ĐẶT THIẾT BỊ

Dưới đây là các hình ảnh chụp ghi nhận lại số liệu kiểm định chất lượng công trình kết cấu mái để lắp đặt thiết bị do SVG Engineering thực hiện:

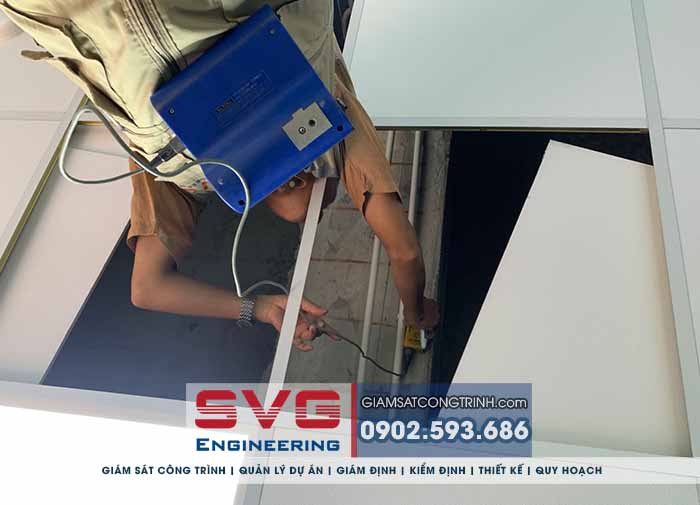

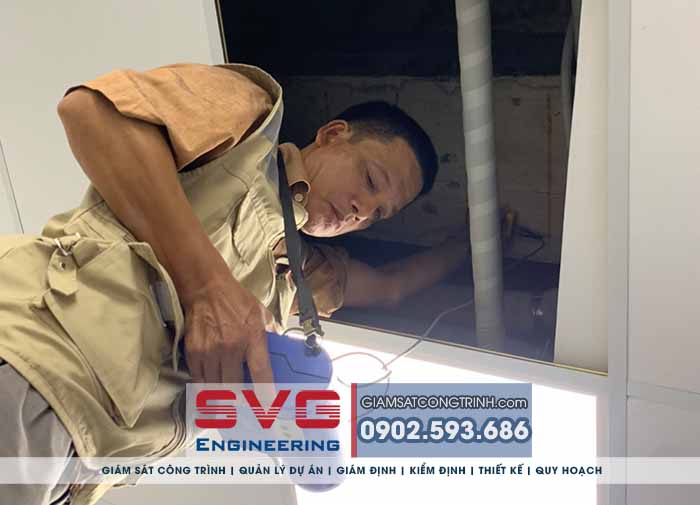

SVG Engineering kiểm tra đường kính thép, số lượng thép bằng máy siêu âm thép

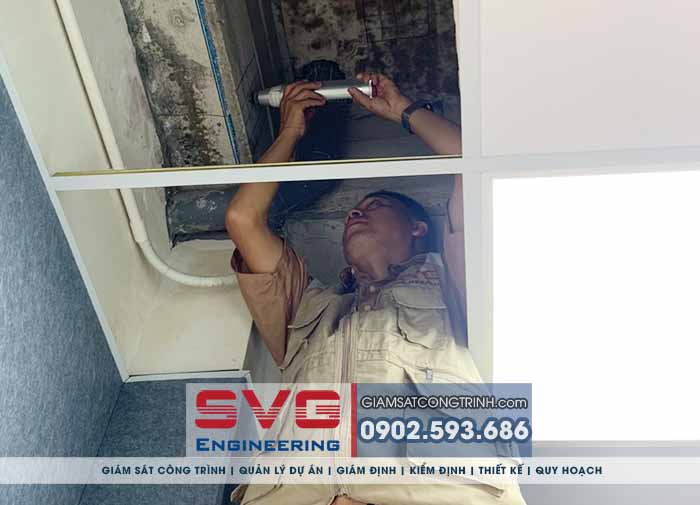

SVG Engineering kiểm tra cường độ bê tông bằng súng bật nảy

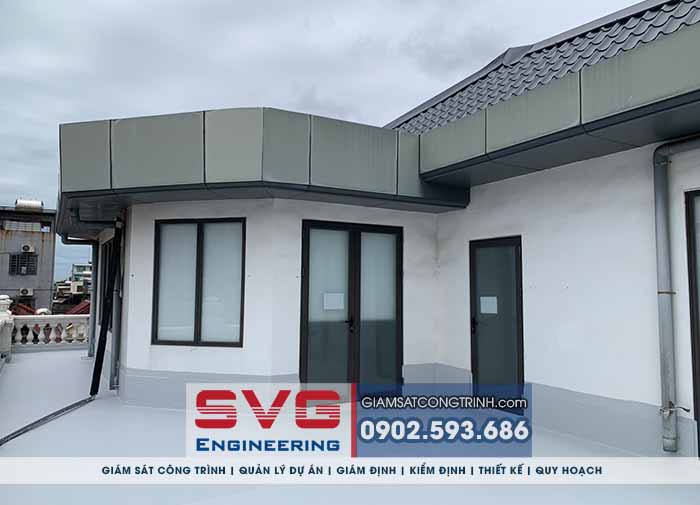

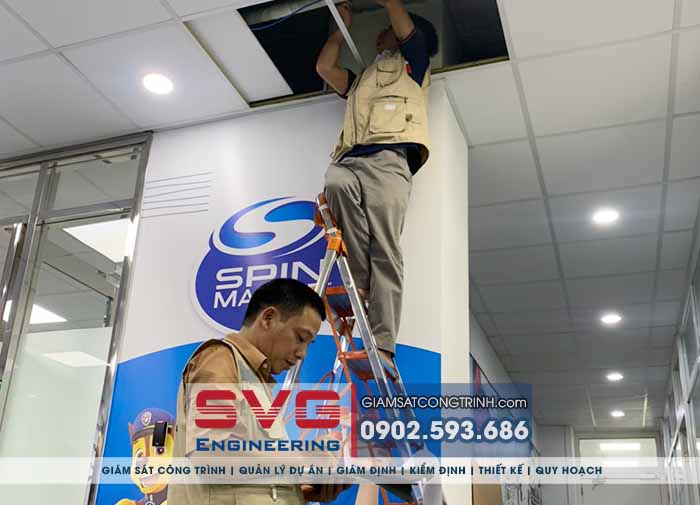

SVG Engineering kiểm định chất lượng phần kết cấu mái nhà để lắp đặt thiết bị

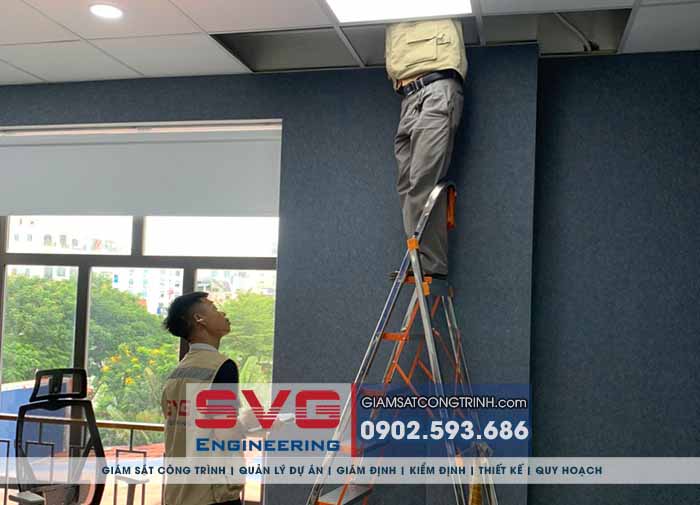

SVG Engineering kiểm định ghi nhận lại số liệu đã đo đạc được

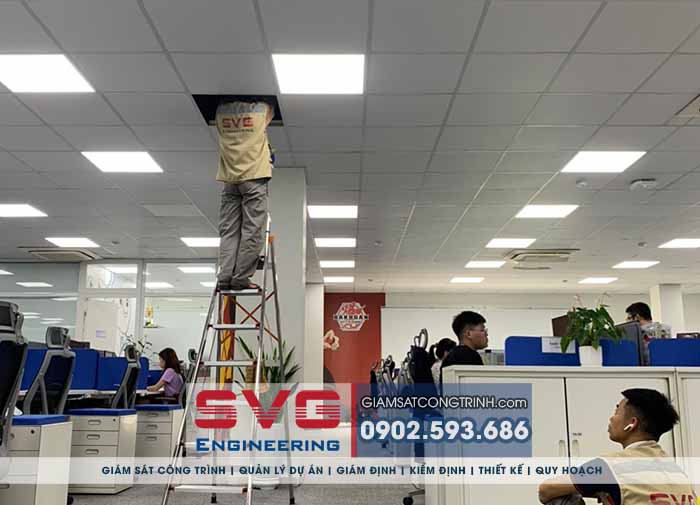

SVG Engineering sử dụng máy kiểm định kết cấu mái

SVG Engineering kiểm định chất lượng phần kết cấu mái nhà để lắp đặt thiết bị

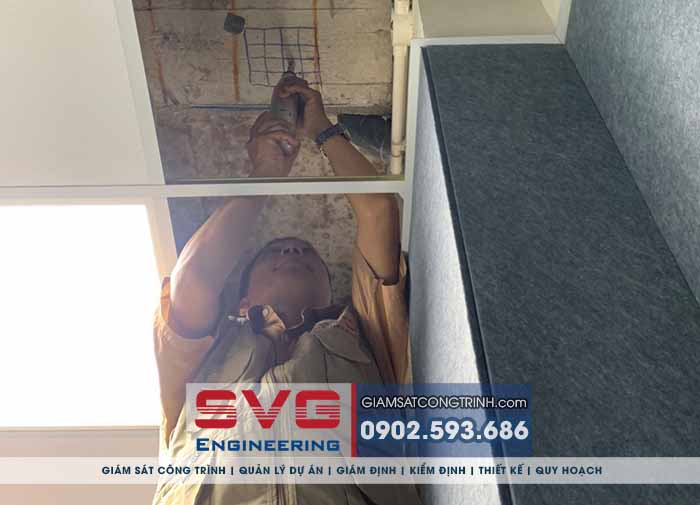

SVG Engineering sử dụng súng bật nẩy để kiểm tra bêtông

SVG Engineering kiểm định chất lượng phần kết cấu mái nhà để lắp đặt thiết bị

Các THIẾT BỊ SVG ENGINEERING PHỤC VỤ KIỂM ĐỊNH CHẤT LƯỢNG CÔNG TRÌNH XÂY DỰNG sử dụng với công trình này:

Súng bật nẩy: Kiểm tra cường độ bê tông
Máy siêu âm bê tông: Phát hiện vết nứt bên trong
Máy siêu âm thép: Xác định đường kính thép, số lượng thép, khoảng cách thép, chiều dày lớp bảo vệ.
