Kiểm định chất lượng mái che cầu dẫn nhà xưởng là một quy trình quan trọng để đảm bảo an toàn và độ bền của hệ thống mái che trong môi trường công nghiệp. Công ty cp Tư vấn Thiết kế và Giám định xây dựng Sao Việt (SVG Engineering) với thương hiệu uy tín gần 20 năm trong lĩnh vực kiểm định - giám định nhà xưởng - nhà máy được Công ty TNHH Đỉnh Vàng tín nhiệm giao gói thầu "Kiểm định mái che cầu dẫn giữa xưởng A & B, B &C thuộc nhà máy Liên Dinh". Dưới đây là thông tin và nội dung cụ thể công tác kiểm định chất lượng công trình do SVG Engineering triển khai, mời Quý bạn đọc theo dõi.
KIỂM ĐỊNH MÁI CHE GIỮA XƯỞNG A & B VÀ MÁI CHE GIỮA XƯỞNG B & C NHÀ MÁY LIÊN DINH
- Công trình: Mái cầu dẫn giữa xưởng A và B & Mái cầu dẫn giữa xưởng B và C thuộc Nhà máy Liên Dinh
- Địa điểm: Km9 đường Phạm Văn Đồng, phường Hải Thành, quận Dương Kinh, thành phố Hải Phòng
- Chủ đầu tư: Công ty TNHH Đỉnh Vàng
- Đơn vị kiểm định: Công ty CP Tư vấn Thiết kế và Giám định xây dựng Sao Việt
- Năm thực hiện: 2024

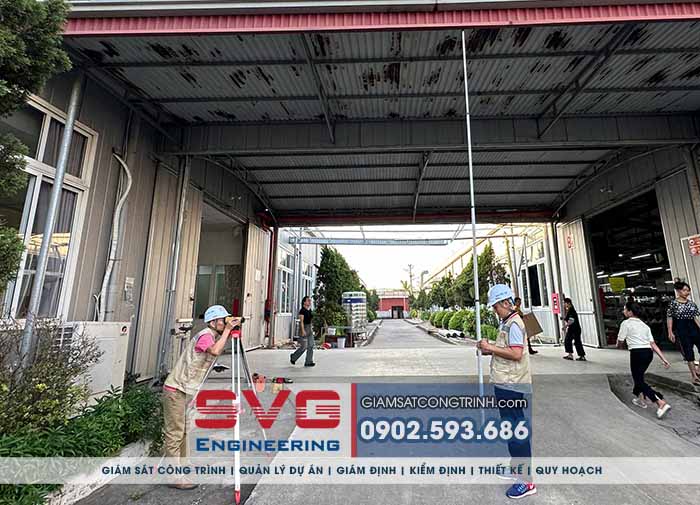

SVG Engineering kiểm định chất lượng mái cầu dẫn nối giữa các xưởng
NỘI DUNG SVG ENGINEERING KIỂM ĐỊNH MÁI CHE CẦU DẪN GIỮA XƯỞNG A & B VÀ MÁI CẦU DẪN GIỮA XƯỞNG B & C NHÀ MÁY LIÊN DINH
- Trước khi thực hiện kiểm định mái che cầu dẫn nhà xưởng thuộc nhà máy Liên Dinh: Chúng tôi tiếp cận Chủ đầu tư và thu thập thông tin như: Bản vẽ cấp phép xây dựng, Giấy phép chứng nhận kiểm định, Yêu cầu kiểm định nhà xưởng. Sau đó, SVG Engineering gửi báo giá và ký hợp đồng kiểm định nhà xưởng với Chủ đầu tư. Chi phí kiểm định mái che cầu dẫn nhà xưởng bao gồm: Chi phí nhân công; Chi phí máy móc; Chi phí lấy mẫu; Chi phí sửa chữa nơi tác động để lấy mẫu thí nghiệm (nếu có) ...
- Các kỹ sư xây dựng SVG Engineering sẽ đến trực tiếp công trình để khảo sát và kiểm tra hiện trạng mái che cầu dẫn giữa các nhà xưởng. Xem xét các chỗ hư hỏng, đo đạc và chụp ảnh đánh dấu ghi lại số liệu.
| TT |
Hạng mục kiểm định |
Kích thước |
| 1 |
Mái che số 01 giữa xưởng A và xưởng B |
10m x 12,1m H= 5,2m |
| 2 |
Mái che số 02 giữa xưởng B và xưởng C |
10m x 12,1m H= 5,2m |
- Các kỹ sư xây dựng SVG Engineering sử dụng các THIẾT BỊ SVG ENGINEERING PHỤC VỤ KIỂM ĐỊNH CHẤT LƯỢNG CÔNG TRÌNH XÂY DỰNG : Kiểm tra kết cấu chịu lực: Độ nghiêng của cột; Độ võng của dầm và xà gồ; Kiểm tra kết cấu bao che: Kiểm tra độ võng xà gồ, hư hỏng mái che.
- Cả 02 mái che có đặc điểm chung như sau: Kết cấu cột thép D125, cột phụ D90; Vỉ kèo tổ hợp loại D50+D27 và sắt hộp 40x80x2,5mm ; Dầm giằng tổ hợp sắt hộp 40x80x2,5mm; Xà gồ sắt hộp 30x60x1,5mm; Tôn mạ kẽm có độ dày 0,45mm. Bu lông neo chân cột là 4D25mm. Chiều cao của vì kéo và dầm giằng tổ hợp đều là 90cm.
- Quan sát bằng mắt thường các mái tôn được bắn vít đầy đủ, tuy nhiên mái tôn đã cũ nhiều chỗ đã bị rỉ sét nhưng vẫn còn sử dụng được. Xà gồ mái là thép hộp cũng đã bắt đầu han rỉ và cũng cần phải được bảo dưỡng.
- Theo số liệu kiểm tra chuyển vị ngang của cột và độ võng đứng của dầm, vì kèo vẫn đạt yêu cầu an toàn chịu lực, các kèo thép không có biểu hiện bị co kéo, hoặc võng.
*** Kết luận đánh giá: Cả 02 mái che lối đi giữa các nhà xưởng của nhà máy là đảm bảo khả năng an toàn chịu lực. Chủ đầu tư cần thay thế máng nước và các tấm tôn đã bị han rỉ.
HÌNH ẢNH SVG ENGINEERING KIỂM ĐỊNH MÁI CHE CẦU DẪN GIỮA XƯỞNG A & B VÀ MÁI CẦU DẪN GIỮA XƯỞNG B & C NHÀ MÁY LIÊN DINH
Dưới đây là một số hình ảnh SVG Engineering triển khai kiểm định mái che giữa các nhà xưởng của nhà máy Liên Dinh:

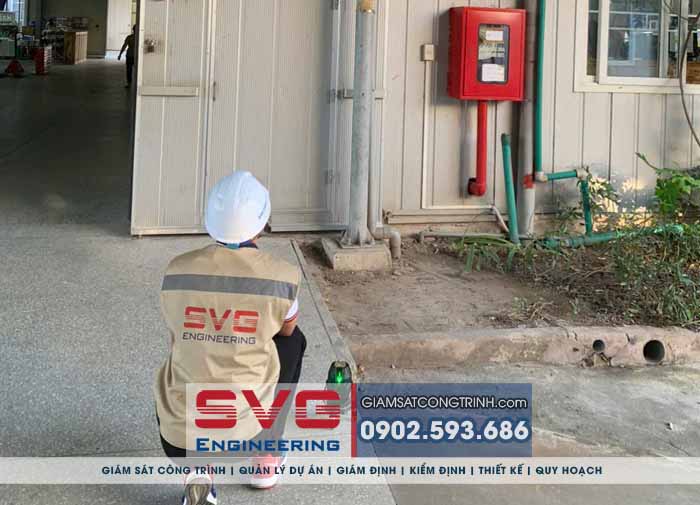

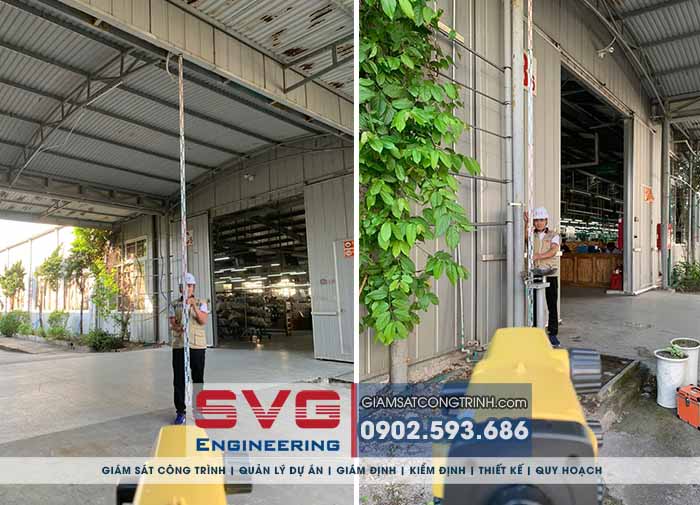

SVG Engineering sử dụng máy đo lazer đo đạc độ nghiêng cột

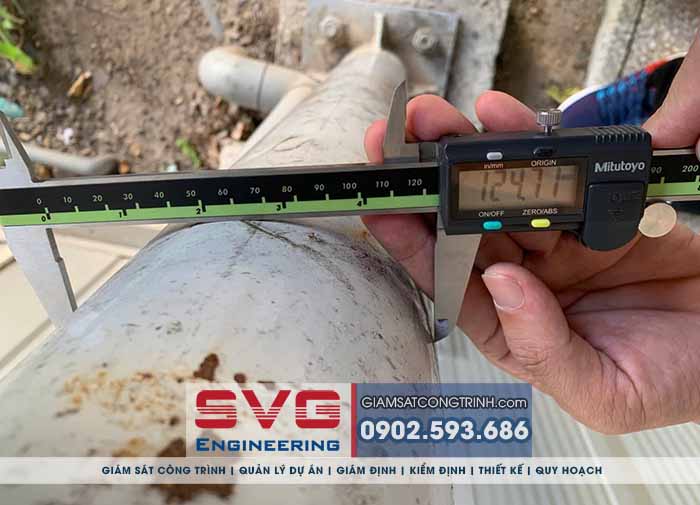

SVG Engineering sử dụng thước thép kẹp đo độ dày

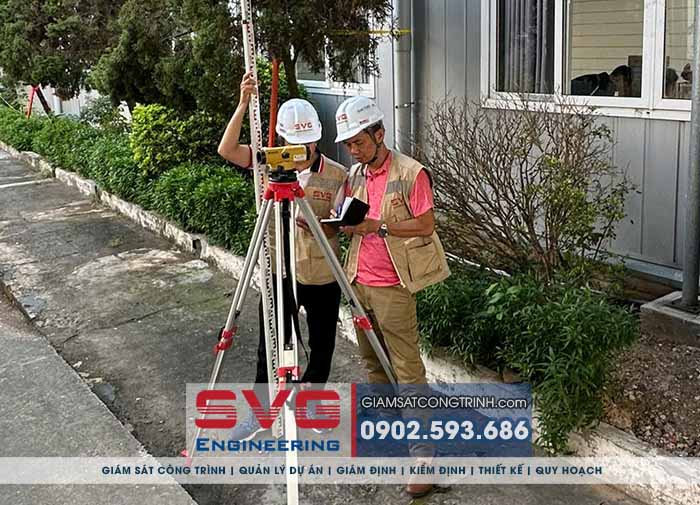

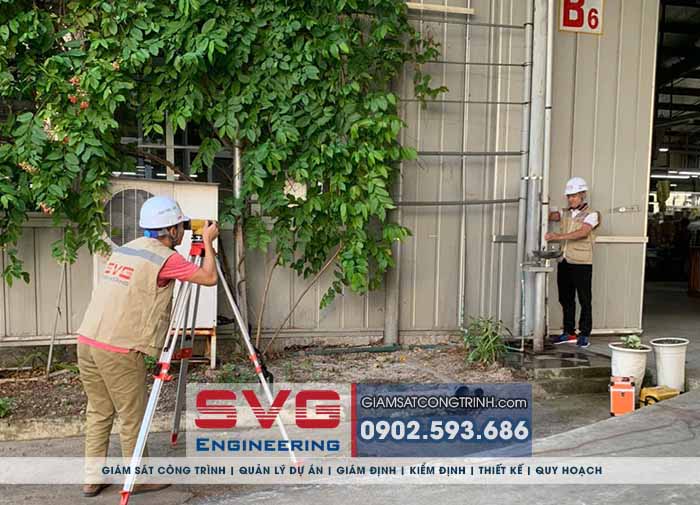

SVG Engineering sử dụng máy trắc đạc đo độ võng dầm, vì kèo

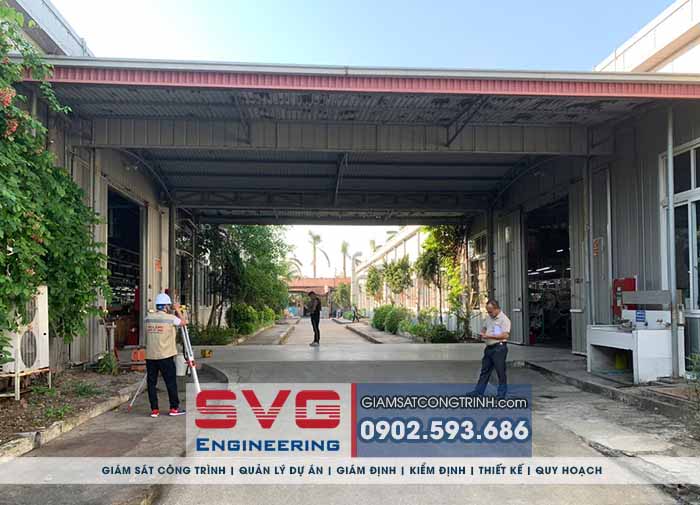

SVG Engineering kiểm định chất lượng mái che nhà xưởng

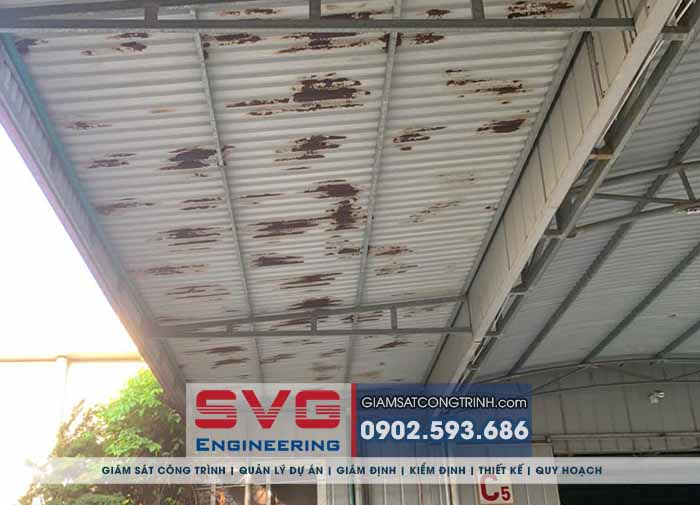

Quan sát bằng mắt thường mái tôn đã bị han rỉ cần thay mới

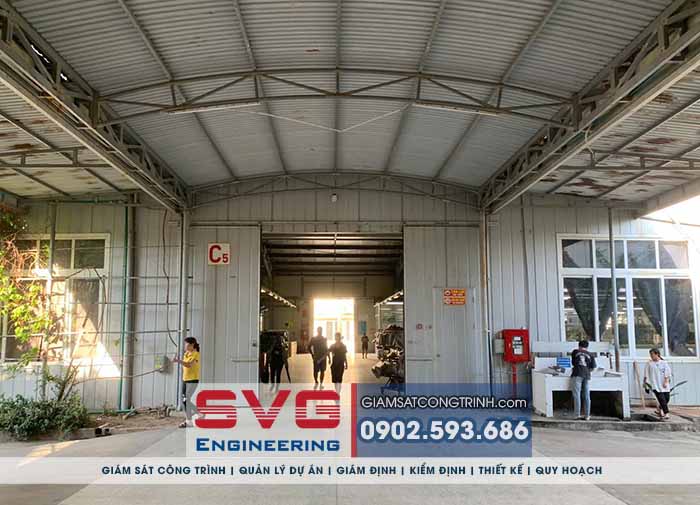

Hiện trạng mái che cầu dẫn giữa các nhà xưởng của nhà máy Liên Dinh
SVG Engineering kiểm định công trình nhà máy Liên Dinh

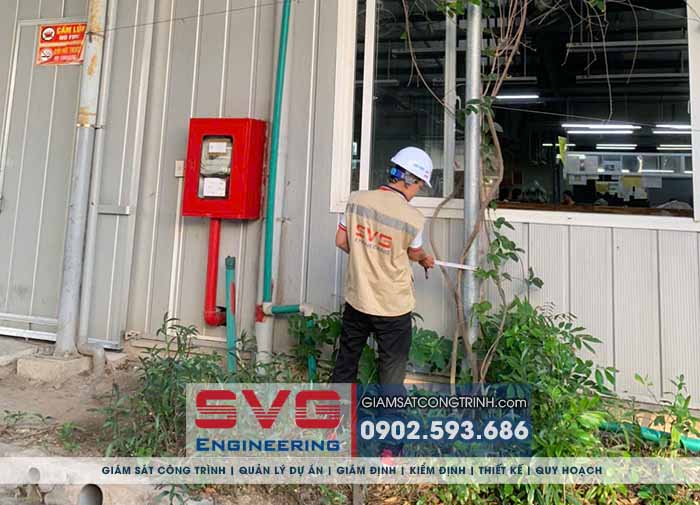

SVG Engineering sử dụng thước thép đo đạc hình học các cấu kiện chịu lực mái che
SVG Engineering kiểm định chất lượng công trình mái che cầu dẫn giữa các nhà xưởng
CÁC VĂN BẢN PHÁP LUẬT XÂY DỰNG LIÊN QUAN KIỂM ĐỊNH CHẤT LƯỢNG CÔNG TRÌNH NHÀ MÁY LIÊN DINH
- Căn cứ Luật Xây dựng số 50/2014/QH13 có hiệu lực thi hành từ ngày 01/01/2015 của nước Cộng hòa xã hội chủ nghĩa Việt Nam.
- Căn cứ Nghị định số 15/2021/NĐ-CP ngày 03/03/2021 của Chính phủ về quản lý dự án đầu tư Xây dựng.
- Căn cứ Nghị định số 06/2021/NĐ-CP ngày 26/01/2021 của Chính Phủ về Quản lý chất lượng và bảo trì Công trình xây dựng.
- Căn cứ Thông tư số 26/2016/TT-BXD ngày 26/10/2016 của Bộ Xây dựng về quy định quản lý chất lượng và bảo trì công trình xây dựng.
CÁC TIÊU CHUẨN VÀ QUY PHẠM XÂY DỰNG ÁP DỤNG KIỂM ĐỊNH CHẤT LƯỢNG CÔNG TRÌNH NHÀ MÁY
| STT |
Mã hiệu |
Tên tiêu chuẩn |
| 1 |
TCVN 2737:1995 |
Tải trọng và tác động – Tiêu chuẩn thiết kế. |
| 2 |
TCVN 5574:2018 |
Kết cấu bê tông và bê tông cốt thép - Tiêu chuẩn thiết kế. |
| 3 |
TCVN 5575:2012 |
Kết cấu thép - Tiêu chuẩn thiết kế. |
| 4 |
TCVN 4453:1995 |
Kết cấu bê tông và bê tông cốt thép toàn khối – Quy phạm thi công và nghiệm thu. |
| 5 |
TCVN 3118:1993 |
Bê tông nặng – Phương pháp xác định cường độ nén. |
| 6 |
TCXD 239:2006 |
Bê tông nặng – Chỉ dẫn đánh giá cường độ bê tông trên kết cấu công trình. |
| 7 |
TCVN 9334:2012 |
Bê tông nặng – Phương pháp xác định cường độ nén bằng súng bật nẩy. |
| 8 |
TCVN 9335:2012 |
Bê tông nặng - Phương pháp thử không phá hủy - Xác định cường độ nén sử dụng kết hợp máy đo siêu âm và súng bật nẩy |
| 9 |
TCVN 9356:2012 |
Kết cấu bê tông cốt thép – Phương pháp điện từ xác định chiều dày lớp bê tông bảo vệ, vị trí và đường kính cốt thép trong bê tông. |
| 10 |
TCVN 9357:2012 |
Bê tông nặng – Đánh giá chất lượng bê tông – Phương pháp xác định vận tốc xung siêu âm. |
| 11 |
TCXD 239:2006 |
Bê tông nặng – Chỉ dẫn đánh giá cường độ bê tông trên kết cấu công trình |
| 12 |
..... |
Các quy phạm hiện hành có liên quan. |
