Dịch vụ Kiểm định nhà xưởng SVG Engineering uy tín, tận tâm với thương hiệu gần 20 năm, chúng tôi đã giúp rất nhiều Quý khách hàng, Chủ đầu tư thực hiện công tác kiểm định - giám định công trình nhà xưởng - nhà máy, phát hiện và khắc phục kịp thời các vấn đề tiềm ẩn liên quan đến kết cấu nhà xưởng, hệ thống điện, hệ thống phòng cháy chữa cháy và các yếu tố khác nhằm đảm bảo an toàn cho người lao động và tài sản. Dưới đây là một trong số các công trình nhà xưởng do Công ty cp Tư vấn Thiết kế và Giám định xây dựng Sao Việt kiểm định chất lượng công trình.
KIỂM ĐỊNH CHẤT LƯỢNG CÔNG TRÌNH NHÀ XƯỞNG THẾ KỶ
- Chủ đầu tư: Công ty cp Xây dựng Đức Tín
- Địa điểm xây dựng: Khu công nghiệp Đồ Sơn, Q. Đồ Sơn, Tp. Hải Phòng
- Đơn vị kiểm định xây dựng: Công ty cp Tư vấn Thiết kế và Giám định Xây dựng Sao Việt (SVG Engineering)
- Năm thực hiện: 2024
- Nhiệm vụ: Kiểm định nguyên nhân gây nứt kết cấu BTCT dầm móng và dầm sàn công trình nhà xưởng

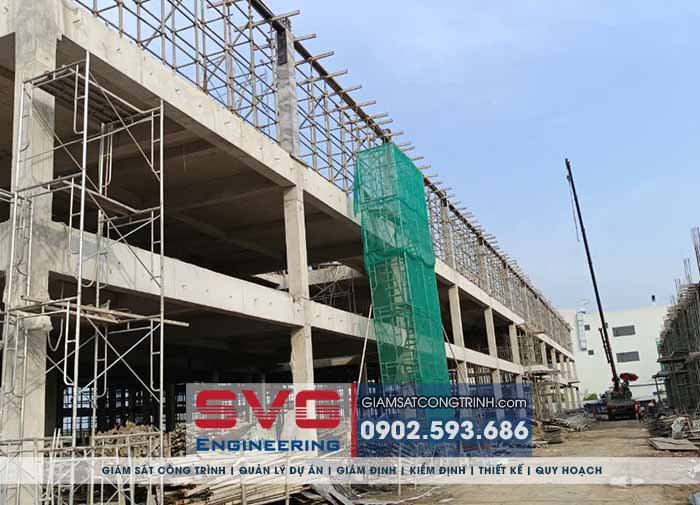

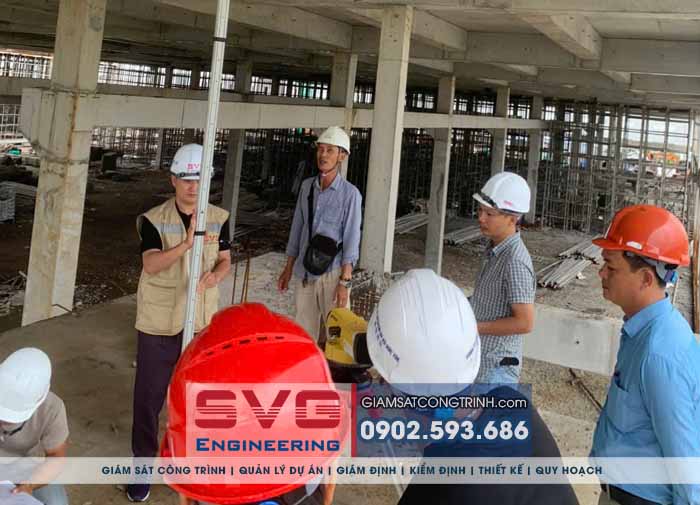

SVG Engineering kiểm định chất lượng công trình nhà xưởng 01A Thế Kỷ
NỘI DUNG SVG ENGINEERING KIỂM ĐỊNH CHẤT LƯỢNG CÔNG TRÌNH NHÀ XƯỞNG 01A THẾ KỶ
- Bước đầu SVG Engineering chúng tôi tiếp cận và làm việc với Chủ đầu tư thu thập những thông tin cần thiết cho việc kiểm định nhà xưởng như: Bản vẽ cấp phép xây dựng; Giấy phép chứng nhận kiểm định; Thông tin kết cấu công trình nhà xưởng; Bố cục yêu cầu báo cáo kiểm định). Sau đó, Báo giá và ký hợp đồng kiểm định nhà kho với Chủ đầu tư. Chi phí báo bao gồm ( phí nhân công, chi phí máy móc, chi phí lấy mẫu, chi phí sửa chữa nơi tác động để lấy mẫu thí nghiệm...)
- SVG Engineering thực hiện công việc kiểm định nguyên nhân gây nứt kết cấu BTCT dầm móng và dầm sàn tại công trình nhà xưởng: Quan sát trực quan công trình nhà xưởng bằng mắt thường để phát hiện các chỗ nứt kết cấu BTCT dầm móng và dầm sàn: Kiểm tra độ lún giữa nền và móng; Kiểm tra độ nghiêng của cột; Kiểm tra độ võng của Dầm móng, Dầm sàn; Kiểm tra Đánh giá độ ổn định của Dầm thông qua kiểm tra độ võng bằng máy thủy bình tại các vị trí đầu dầm, giữa dầm. Các kết quả kiểm tra được thống kê bảng cụ thể số liệu trong báo cáo.
- Các bên đã cùng nhau tiến hành kiểm tra hiện trường và ghi nhận các thông số như sau:
1- Đối với dầm giằng:
Đơn vị giám định đã kiểm tra vết nứt tại một số vị trí của Dầm giằng DM2, trục F
|
Stt
|
Cấu kiện kết cấu
|
Nhịp cấu kiện L (m)
|
Độ rộng vết nứt (mm)
|
|
1
|
Tại F6 về phía F5
|
L = 8,6m
|
0,8mm
|
|
2
|
Tại F5 về phía F6
|
L = 8,6m
|
0,6mm
|
|
3
|
Tại F4 về phía F3
|
L = 8,6m
|
0,5mm
|
|
4
|
Tại F3 về phía F2
|
L = 8,6m
|
0,5mm
|
|
5
|
Tại F3 về phía F1
|
L = 8,6m
|
0,65mm
|
2- Đối với dầm sàn tầng 2:
Đơn vị kiểm định đã kiểm tra một số vị trí có Dầm sàn có vết nứt và không có vết nứt như sau:
|
Stt
|
Cấu kiện kết cấu
|
Nhịp cấu kiện L (m)
|
Độ võng thực tế (mm)
|
Ghi chú
|
|
1
|
Dầm chính D1 trục 1 (B-C)
|
L = 8,6 m
|
9mm
|
Có 3 các vết nứt bề rộng 0,15mm ngang hết chiều cao dầm tại bề mặt đứng. Đáy dầm không nứt
|
|
2
|
Dầm phụ D6 trục 1-2 (gần trục A)
|
L = 8,6m
|
7mm
|
Dầm không có vết nứt
|
|
3
|
Dầm chính D1 trục 1(D-C)
|
L = 8,6m
|
Không đo võng
|
Có vết nứt chính giữa dầm, bề rộng 0,15mm ngang hết dầm tại bề mặt đứng. Đáy dầm không nứt
|
|
4
|
Dầm khu văn phòng
Trục E(10-11)
|
L = 8,6m
|
3,5mm
|
Dầm không có vết nứt
|
|
5
|
Trục 11(E-F)
|
L = 8,6m
|
1,5mm
|
Dầm không có vết nứt
|
|
6
|
Trục F (10-11)
Dầm biên
|
L = 8,6m
|
9mm
|
Có vết nứt chính giữa dầm, bề rộng 0,15mm ngang hết dầm tại bề mặt đứng bên ngoài. Đáy dầm không nứt
|
- Để quá trình kiểm định công trình nhà xưởng 01A Thế Kỷ khu công nghiệp Đồ Sơn chính xác, chúng tôi SVG Engineering sử dụng thêm các THIẾT BỊ PHỤC VỤ KIỂM ĐỊNH CHẤT LƯỢNG CÔNG TRÌNH XÂY DỰNG như máy thủy bình, thước thép, thước kẹp, khoan, súng bật nẩy, máy siêu âm cốt thép, máy trắc đạc, ...
- Thời gian và đội ngũ kĩ sư xây dựng SVG Engineering được bố trí lịch trình cụ thể và số lượng nhân sự đủ đảm bảo đáp ứng được yêu cầu công việc. Kĩ sư xây dựng SVG Engineering đều là những chuyên gia đã có nhiều năm kinh nghiệm trực chiến tham gia các dự án kiểm định nhà xưởng, kiểm định nhà máy, kiểm định nhà kho khu công nghiệp quy mô tử nhỏ đến lớn tại Tp. Hải Phòng, Hà Nội, Tp. Hồ Chí Minh và các tỉnh thành khác ở Việt Nam. Công ty cổ phần Tư vấn Thiết kế và Giám định Xây dựng Sao Việt (SVG Engineering) được nhiều Chủ đầu tư tin tưởng, đánh giá cao và hài lòng với kết quả kiểm định chất lượng công trình xây dựng.
NGUYÊN NHÂN GÂY NỨT KẾT CẤU BÊ TÔNG CỐT THÉP (BTCT) Ở DẦM MÓNG VÀ DẦM SÀN CÓ THỂ BAO GỒM MỘT SỐ YẾU TỐ CHÍNH SAU:
- Thiết kế không chính xác:
- Thiết kế không tính toán đúng tải trọng, dẫn đến sức chịu tải của dầm bị vượt quá, gây nứt hoặc hư hỏng.
- Thiếu chú ý đến các yếu tố như độ võng, biến dạng hoặc chuyển vị của dầm dưới tác động tải trọng dài hạn.
- Tỷ lệ cấp phối bê tông không đạt yêu cầu (thừa hoặc thiếu xi măng, nước, cốt liệu), ảnh hưởng đến độ bền và khả năng chịu lực của bê tông.
- Đổ bê tông không đúng kỹ thuật, gây hiện tượng phân tầng bê tông, tạo ra các vết nứt do sự chênh lệch về mật độ vật liệu.
- Quá trình bảo dưỡng không đủ thời gian hoặc không tuân thủ quy trình, làm giảm khả năng phát triển cường độ của bê tông.
- Biến đổi nhiệt độ và co ngót:
- Sự thay đổi nhiệt độ gây ra co ngót và giãn nở của bê tông, tạo ra ứng suất nhiệt, đặc biệt là khi bê tông không được bảo dưỡng đúng cách.
- Co ngót do mất nước trong quá trình đông cứng, gây nứt nếu không có biện pháp bảo dưỡng giữ ẩm phù hợp.
- Chất lượng vật liệu không đạt tiêu chuẩn:
- Xi măng, cốt liệu (cát, đá) và thép không đạt chuẩn hoặc bị lẫn tạp chất, làm giảm chất lượng và độ bền của bê tông.
- Thép bị rỉ sét trước khi đổ bê tông cũng có thể gây ra ăn mòn, làm giảm khả năng bám dính của bê tông và thép.
- Tác động từ tải trọng vượt mức hoặc tải trọng động:
- Tải trọng bất ngờ (như động đất, rung động mạnh) hoặc tải trọng vượt mức gây ứng suất lớn, tạo ra các vết nứt.
- Ảnh hưởng của tải trọng lặp lại trong thời gian dài (fatigue load) gây ra nứt nhỏ dần dần, sau đó lan rộng.
- Thay đổi địa chất hoặc lún không đều:
- Nền móng yếu hoặc không đồng đều dẫn đến lún không đều, gây ra ứng suất không đều trong dầm và xuất hiện vết nứt.
Các yếu tố này thường tác động cùng nhau, làm tăng nguy cơ nứt kết cấu BTCT. Để giảm thiểu nguy cơ nứt, cần có biện pháp thiết kế, thi công và bảo dưỡng chính xác, cũng như kiểm tra chất lượng vật liệu đầu vào và nền móng kỹ lưỡng.
*** Dựa trên các yếu tố này chúng tôi SVG Engineering sẽ phân tích, đánh giá, kiểm tra số liệu từ những dữ liệu đã thu thập được để đưa ra kết luận chính xác cuối cùng trong báo cáo kiểm định xây dựng nhà xưởng.
HÌNH ẢNH SVG ENGINEERING KIỂM ĐỊNH CHẤT LƯỢNG CÔNG TRÌNH NHÀ XƯỞNG 01A THẾ KỶ
Dưới đây là các hình ảnh ghi lại quá trình Công ty cp Tư vấn Thiết kế và Giám định xây dựng Sao Việt (SVG Engineering) thực hiện công tác kiểm định chứng nhận chất lượng công trình nhà xưởng Thế Kỷ.

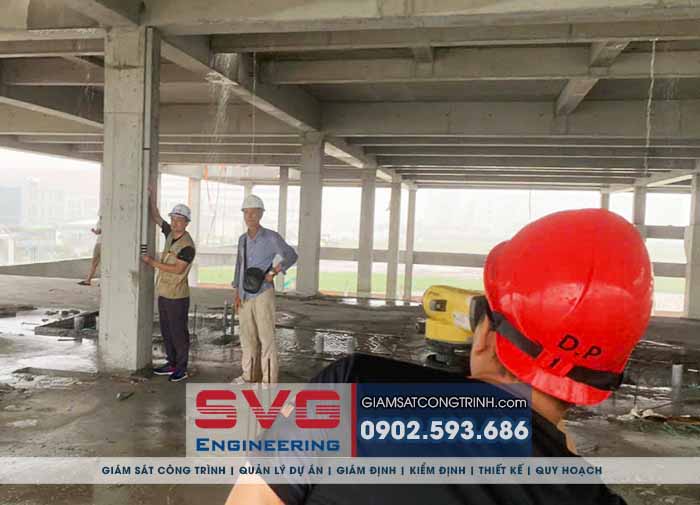

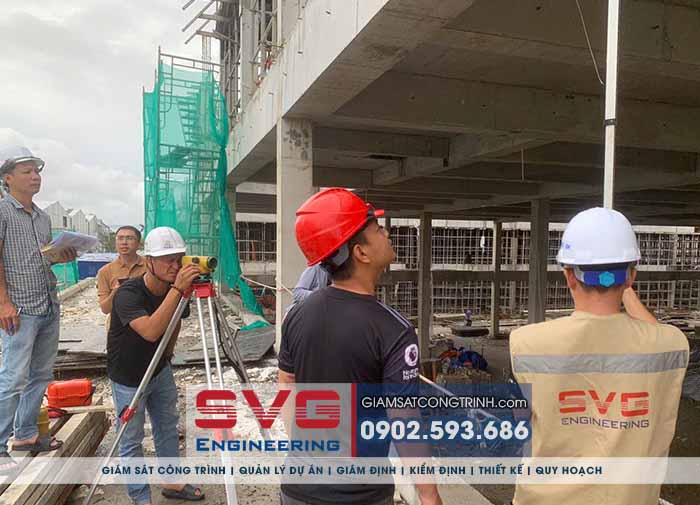

SVG Engineering sử dụng máy trắc đạc kiểm tra độ võng dầm

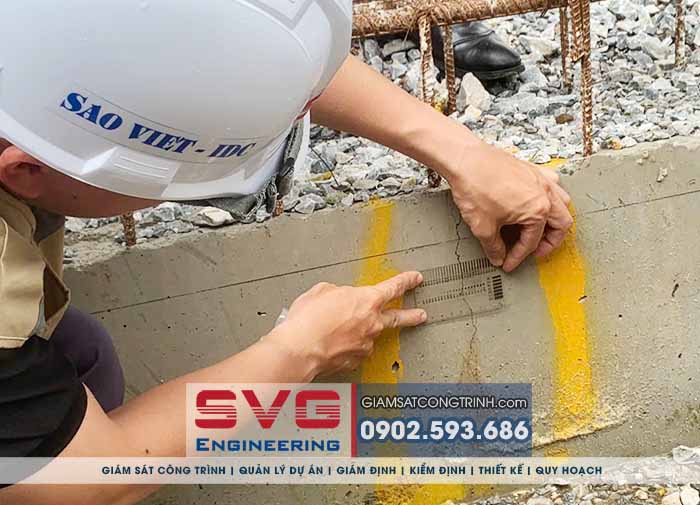

SVG Engineering sử dụng thước đo vết nứt nhằm đưa ra biện pháp xử lý phù hợp
SVG Engineering đo đạc kiểm tra vị trí đầu dầm

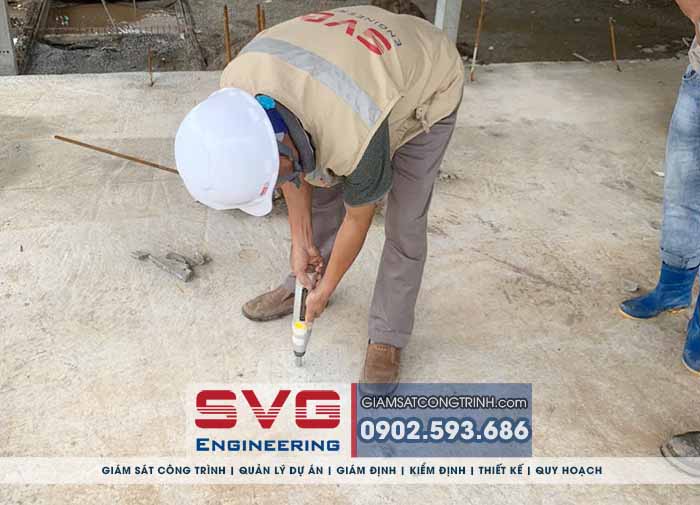

SVG Enigneering sử dụng súng bật nẩy kiểm tra cường độ bê tông cốt thép

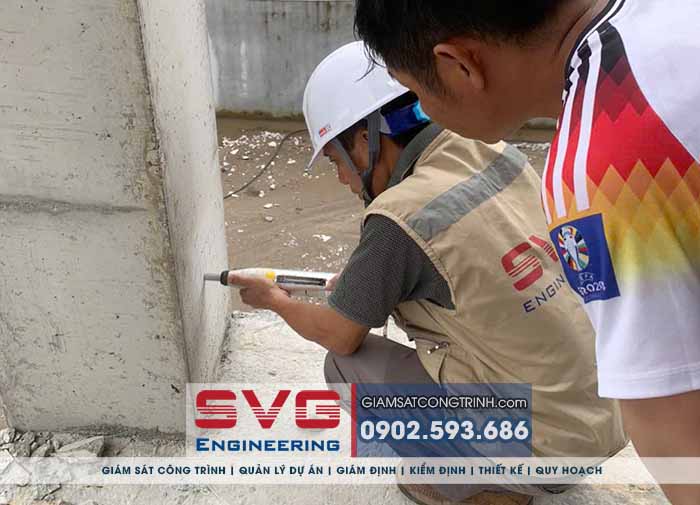

SVG Engineering sử dụng súng bật nẩy kiểm tra bê tông cốt thép cột
Các bên cùng nhau đo đạc kiểm tra số liệu kết cấu dầm BTCT

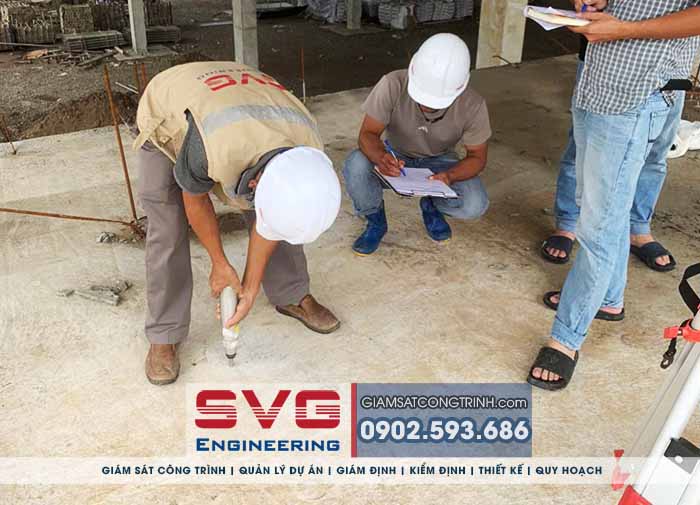

SVG Engineering sử dụng súng bật nẩy kiểm tra cường độ BTCT nền móng
Các bên cùng nhau thảo luận, trao đôi nguyên nhân gây nứt kết cấu BTCT

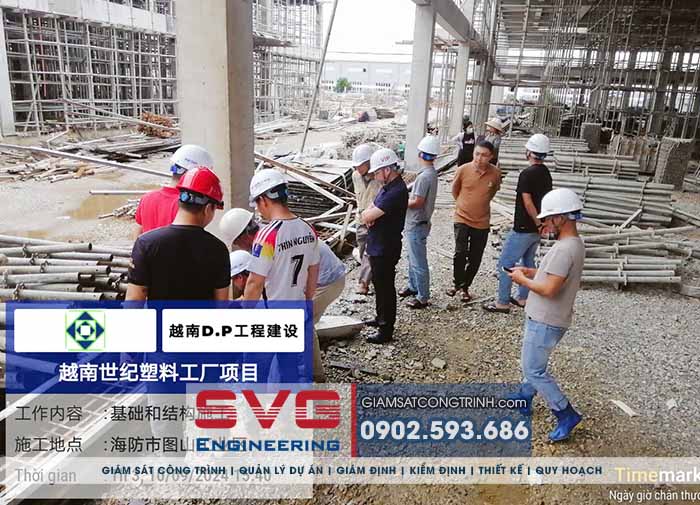

Các thông số đo đạc kiểm tra đều được các bên cùng nhau tham gia
CÁC VĂN BẢN PHÁP LUẬT XÂY DỰNG LIÊN QUAN GIÁM ĐỊNH GIÁM ĐỊNH NỨT, LÚN VÀ XÁC ĐỊNH THIỆT HẠI DO THI CÔNG CÔNG TRÌNH NHÀ DÂN LÂN CẬN
- Bộ luật tố tụng hình sự số 101/2015/QH13 Quốc hội ban hành ngày 27/11/2015;
- Luật giám định tư pháp số 44/VBHN-VPQH do Quốc hội ban hành ngày 10/12/2018;
- Luật Xây dựng số 50/2014/QH13 ngày 18 tháng 6 năm 2014; Luật số 62/2020/QH14 sửa đổi, bổ sung một số điều của Luật Xây dựng số 50/2014/QH13;
- Nghị định số 62/2016/NĐ-CP Chính phủ ban hành ngày 01/07/2016 qui định về điều kiện hoạt động giám định tư pháp và thí nghiệm chuyên ngành xây dựng;
- Nghị định số 06/2021/NĐ-CP ngày 26/01/2021 của Chính phủ quy định chi tiết một số nội dung về quản lý chất lượng, thi công xây dựng và bảo trì công trình xây dựng;
- Nghị định số 15/2021/NĐ-CP ngày 03/3/2021 của Chính phủ quy định chi tiết một số nội dung về quản lý dự án đầu tư xây dựng;
- Thông tư số 17/2021/TT-BXD ngày 22/12/2021 của Bộ Xây dựng quy định một số nội dung về hoạt động giám định tư pháp trong lĩnh vực xây dựng;
- Thông báo số 426/TB-UBND ngày 05/10/2021 của UBND Thành phố về danh sách tổ chức giám định tư pháp, giám định viên tư pháp theo vụ việc, người giám định tư pháp theo vụ việc trên địa bàn thành phố Hải Phòng.
- Quyết định số 4158/QĐ-UBND ngày 08/12/2022 của Ủy ban nhân dân thành phố Hải Phòng về việc bổ nhiệm và cấp thẻ giám định viên tư pháp lĩnh vực xây dựng;
