Quan trắc lún công trình nhà máy

29/7/2026 | 7 lượt xem

Để đảm bảo an toàn và theo dõi sự ổn định của công trình trong quá trình khai thác, công tác quan trắc lún đóng vai trò quan trọng trong việc phát hiện và đánh giá các biến dạng nền móng theo thời gian. Với đội ngũ kỹ sư giàu kinh nghiệm cùng hệ thống thiết bị đo đạc có độ chính xác cao, Công ty Cổ phần Tư vấn Thiết kế và Giám định Xây dựng Sao Việt (SVG Engineering) đã triển khai thực hiện dự án quan trắc lún tại Nhà máy Xi măng Hoàng Thạch theo đúng quy trình và tiêu chuẩn kỹ thuật. Dưới đây là những thông tin cơ bản về dự án.

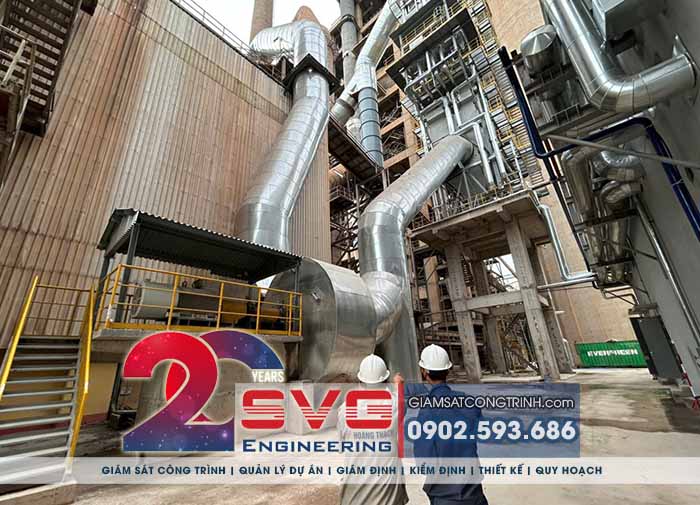

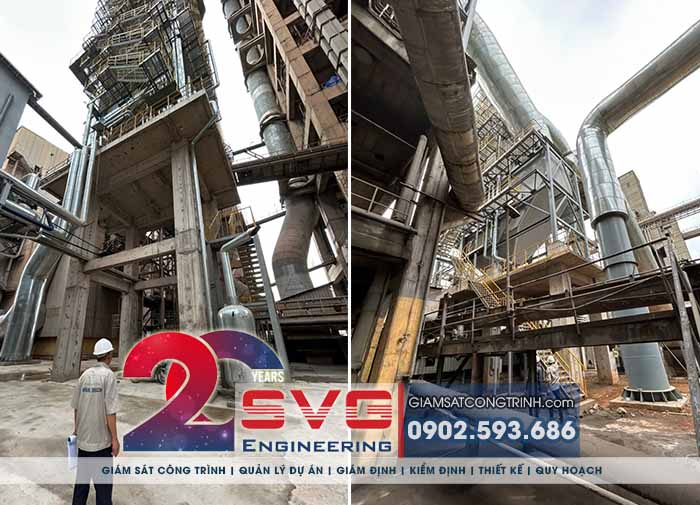

QUAN TRẮC LÚN CÔNG TRÌNH NHÀ MÁY XI MĂNG HOÀNG THẠCH

- Chủ đầu tư: Công ty TNHH MTV Xi măng Vicem Hoàng Thạch
- Địa điểm xây dựng: Xã Kinh Môn, Tp. Hải Phòng
- Tên Dự án: Quan trắc lún công trình nhà máy
- Đơn vị thực hiện: Công ty cổ phần Tư vấn thiết kế và Giám định xây dựng Sao Việt (SVG Engineering)
- Thời gian thực hiện: 2026

QUAN TRẮC LÚN LÀ GÌ?

Quan trắc lún là quá trình đo đạc và theo dõi sự thay đổi độ cao của một công trình hoặc nền đất theo thời gian nhằm xác định xem công trình có bị lún hay không, lún bao nhiêu và tốc độ lún như thế nào.

CÁC TIÊU CHUẨN ÁP DỤNG QUAN TRẮC LÚN CÔNG TRÌNH

TCVN 9360:2024 “Công trình dân dụng và công nghiệp - Xác định độ lún bằng phương pháp đo cao hình học”.
TCVN 9364:2024 “ Nhà cao tầng - Công tác trắc địa phục vụ thi công”
TCVN 9362:2012 “Tiêu chuẩn thiết kế nền nhà và công trình”

THÀNH PHẦN CẦN THIẾT ĐỂ THỰC HIỆN QUAN TRẮC LÚN

Để công tác quan trắc lún đạt độ chính xác và tin cậy, cần chuẩn bị đầy đủ các thiết bị và hệ thống mốc phục vụ đo đạc, bao gồm:

1. Thiết bị đo đạc chuyên dụng

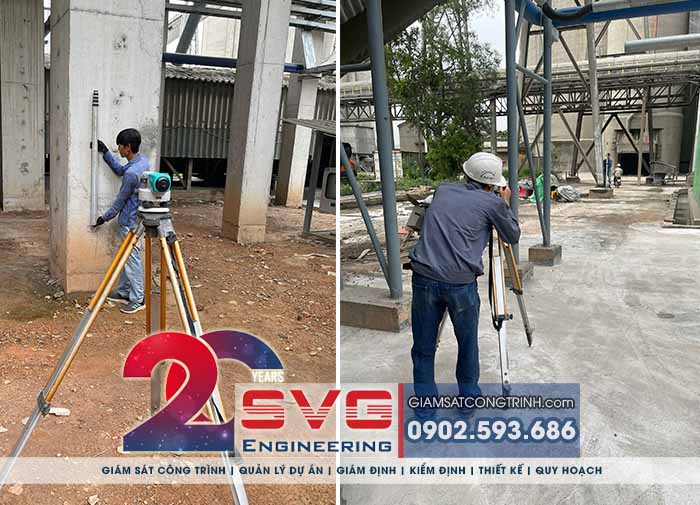

Công tác quan trắc lún yêu cầu sử dụng các loại máy thủy bình có độ chính xác cao nhằm đảm bảo kết quả đo ổn định và sai số nhỏ. Một số thiết bị thường được sử dụng là máy thủy bình điện tử Trimble Dini 03, máy thủy bình tự động Leica NA2, NaK2 hoặc các dòng máy khác có độ chính xác tương đương.

2. Mia đo cao

Mia sử dụng trong quan trắc lún thường là mia Invar nhờ khả năng hạn chế biến dạng do thay đổi nhiệt độ. Đối với máy thủy bình điện tử, có thể sử dụng mia Invar mã vạch để nâng cao tốc độ và độ chính xác khi đo.

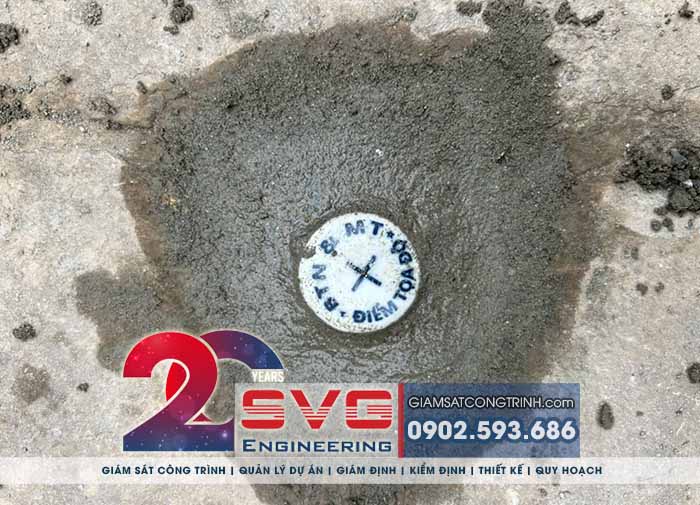

3. Mốc chuẩn quan trắc

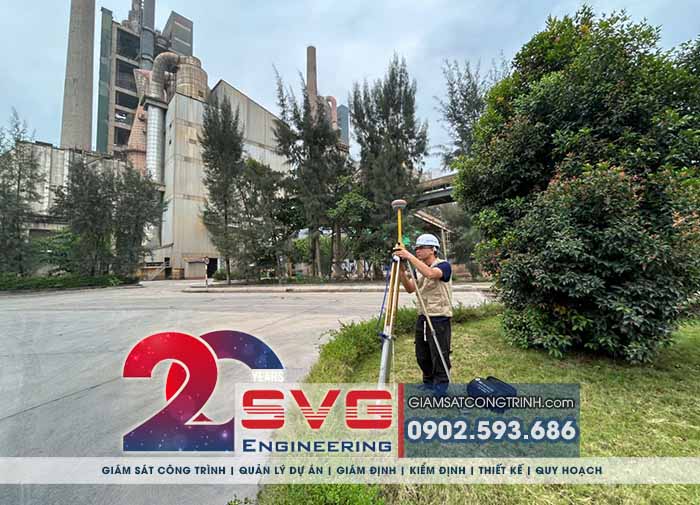

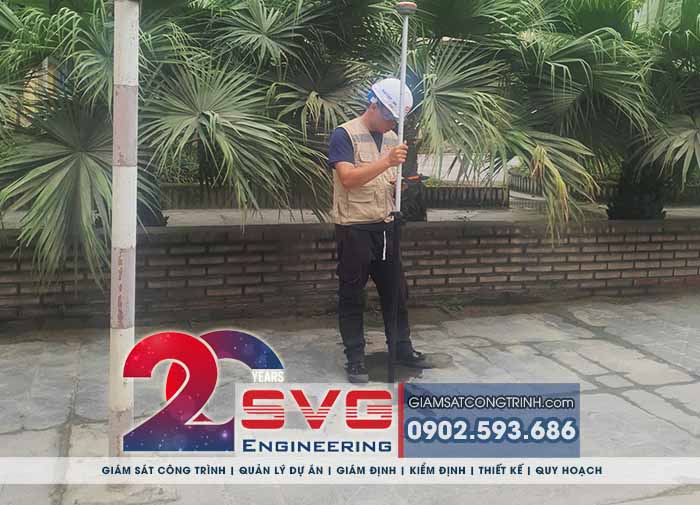

Trước khi tiến hành theo dõi độ lún của công trình, cần thiết lập hệ thống mốc chuẩn cao độ. Đây là các điểm tham chiếu cố định dùng để xác định sự thay đổi cao độ của các mốc đo lún trong suốt quá trình quan trắc. Thông thường, mốc chuẩn được bố trí cách công trình khoảng 50–100 m.

Để đảm bảo chất lượng số liệu, hệ thống mốc chuẩn cần đáp ứng các yêu cầu sau:

Có tối thiểu 03 mốc chuẩn để phục vụ việc kiểm tra và đối chiếu.
Duy trì sự ổn định trong toàn bộ thời gian thực hiện quan trắc.
Được đặt ngoài vùng chịu ảnh hưởng của công trình và tránh các khu vực có rung động hoặc tác động có thể làm dịch chuyển mốc.
Cho phép kiểm tra và đánh giá độ ổn định của các mốc quan trắc khác trong hệ thống.

4. Mốc quan trắc lún

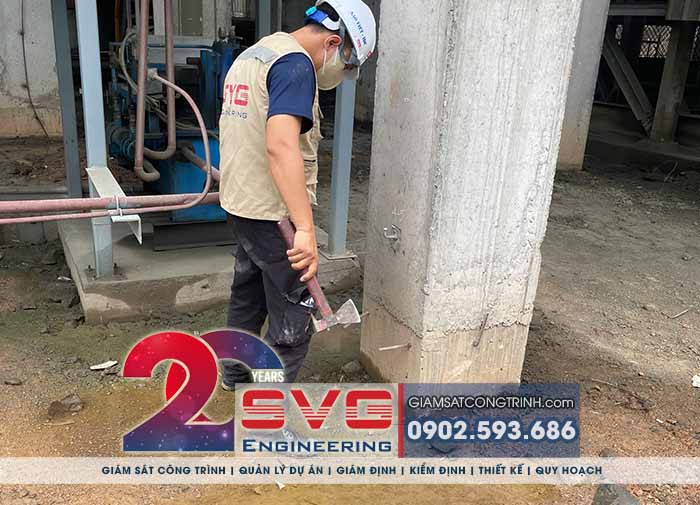

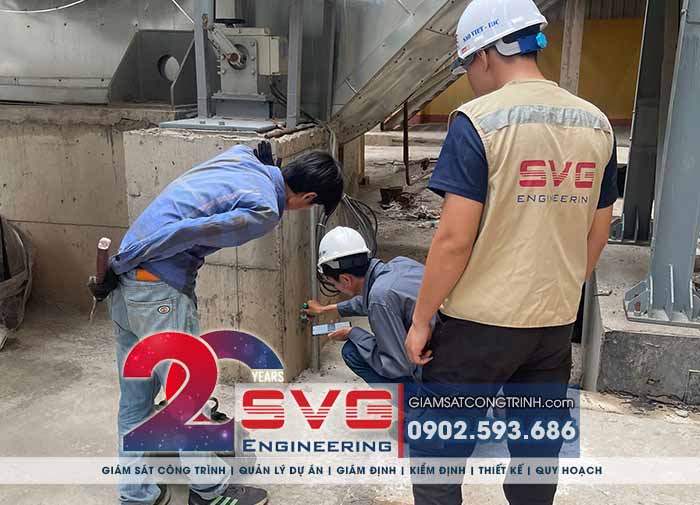

Mốc quan trắc lún được lắp đặt trực tiếp trên các bộ phận chịu lực của công trình như móng, cột hoặc các vị trí kết cấu đặc trưng. Đây là các điểm được đo lặp lại theo định kỳ để xác định sự thay đổi cao độ, từ đó đánh giá mức độ lún hoặc trồi của công trình theo thời gian.

MỤC ĐÍCH CỦA CÔNG TÁC QUAN TRẮC LÚN CÔNG TRÌNH

Xác định các giá trị lún, tốc độ lún, và lún lệch (trung bình, tuyệt đối, tương đối) của công trình để so sánh với các tiêu chuẩn quy định và dự báo thiết kế.
Đảm bảo an toàn và ngăn ngừa sự cố: Cảnh báo sớm các nguy cơ sụp đổ, nứt gãy, nghiêng đổ, giúp đưa ra giải pháp xử lý kịp thời để bảo vệ công trình và các công trình lân cận.
Quản lý chất lượng: Cung cấp tài liệu, dữ liệu thực tế phục vụ cho công tác nghiệm thu và bàn giao công trình.
Kéo dài tuổi thọ: Duy trì công trình trong tình trạng tốt nhất, giảm chi phí bảo dưỡng và sửa chữa.

QUY TRÌNH THỰC HIỆN QUAN TRẮC LÚN CÔNG TRÌNH

Quá trình quan trắc lún thường được tiến hành theo các bước sau:

Lắp đặt các mốc quan trắc tại những vị trí cần theo dõi trên công trình hoặc nền đất.
Chuẩn bị thiết bị đo, thiết lập vị trí đặt máy và kiểm tra điều kiện đo.
Tiến hành đo đạc định kỳ theo kế hoạch quan trắc đã xây dựng.
Tổng hợp, xử lý và so sánh số liệu giữa các đợt đo để xác định mức độ lún.
Lập báo cáo kết quả, đánh giá hiện trạng và xu hướng biến dạng của công trình.

CÁC PHƯƠNG PHÁP QUAN TRẮC LÚN PHỔ BIẾN HIỆN NAY

Phương pháp đo cao hình học;
Phương pháp đo cao lượng giác;
Phương pháp đo cao thủy tĩnh;
Phương pháp chụp ảnh;

Phương pháp quan trắc lún phổ biến và được sử dụng phổ biến nhất là phương pháp đo cao hình học. Quy trình kỹ thuật để đo và xác định độ lún theo phương pháp này đã được nêu trong TCVN 9360:2024 “Công trình dân dụng và công nghiệp - Xác định độ lún bằng phương pháp đo cao hình học”.

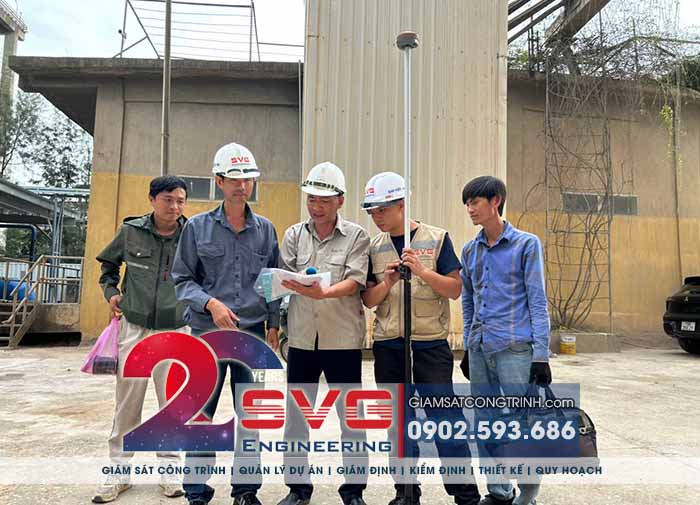

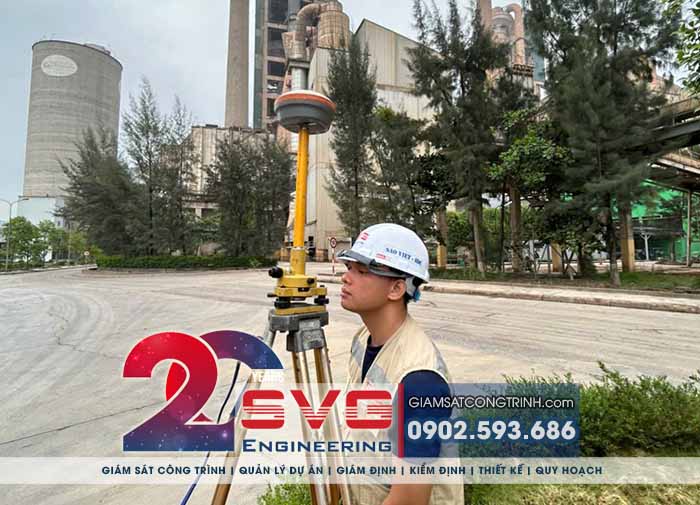

SVG ENGINEERING QUAN TRẮC LÚN CÔNG TRÌNH NHÀ MÁY XI MĂNG HOÀNG THẠCH

BÁO GIÁ QUAN TRẮC LÚN CÔNG TRÌNH

Hãy liên hệ ngay với SVG Engineering qua số Hotline tư vấn toàn quốc: 0902.593.686 và Email: svg.engineer@gmail.com nếu Quý khách hàng muốn Quan trắc lún nghiên công trình tại Hải Phòng, Hà Nội, Huế, Hồ Chí Minh và các tỉnh thành khác ở Việt Nam.
