KIỂM ĐỊNH NHÀ XƯỞNG JK VÀ HỆ THỐNG DẦM CẦU TRỤC 3 TẤN SAU KHI LẮP ĐẶT VẬN HÀNH

Kiểm định nhà xưởng lắp đặt hệ thống dầm cầu trục là một quá trình quan trọng nhằm đảm bảo an toàn và chất lượng trong xây dựng cũng như vận hành. Quá trình này thường kiểm định: Kết cấu chịu lực nhà xưởng như Móng, cột, Kèo, xà gồ, tôn mái; Kết cấu bao che như: Tường và Khung nhà xưởng; Kết cấu hệ thống cầu trục nhà xưởng như: Cột hệ thống cầu trục, dầm cầu trục và dầm dẫn cầu trục. Dưới đây là dự án nhà xưởng JK với quy mô hơn 3000m2 được SVG Engineering kiểm định, mời các Quý bạn đọc theo dõi chi tiết:

KIỂM ĐỊNH NHÀ XƯỞNG JK VÀ HỆ THỐNG DẦM CẦU TRỤC 3 TẤN SAU KHI LẮP ĐẶT VẬN HÀNH

- Công trình: Kiểm định nhà xưởng (thuê sử dụng) và hệ thống dầm cầu trục 3 tấn sau khi lắp đặt vận hành
- Địa điểm: Lô CN8.2 Khu công nghiệp Nam Cầu Kiền -  Huyện Thủy Nguyên - Tp. Hải Phòng
- Chủ đầu tư: Công ty cổ phần Công nghiệp JK Việt Nam
- Đơn vị kiểm định: Công ty CP Tư vấn Thiết kế và Giám định xây dựng Sao Việt
- Năm thực hiện: 2024

SVG Engineering kiểm định nhà xưởng JK khu công nghiệp Nam Cầu Kiền

- Công trình nhà xưởng (thuê sử dụng) - 01 tầng - 99m*37m

- Hệ thống cầu trục tải trọng thiết kế 3 tấn - 01 tầng - 90.75m*10m

NỘI DUNG KIỂM ĐỊNH NHÀ XƯỞNG VÀ HỆ THỐNG DẦM CẦU TRỤC 3 TẤN KHI LẮP ĐẶT VẬN HÀNH

- SVG Engineering tiến hành quan sát tổng quan nhà xưởng nhằm phát hiện ra những vết nứt, lún gây ảnh hưởng đến kết cấu chịu lực của nhà xưởng và hệ thống cầu trục.

- Các kỹ sư xây dựng SVG Engineering sử dụng các THIẾT BỊ SVG ENGINEERING PHỤC VỤ KIỂM ĐỊNH CHẤT LƯỢNG CÔNG TRÌNH XÂY DỰNG : Kiểm tra kết cấu chịu lực: Độ lún giữa nền và móng; Độ nghiêng của cột; Độ võng của Kèo và xà gồ; Kiểm tra kết cấu bao che: Tường gạch, Khung thép và tôn bao che; Kiểm tra hệ thống cầu trục: Độ nghiêng Cột; Độ võng của dầm.

- Kiểm tra mức độ an toàn của công trình nhà xưởng (thuê sử dụng) bằng việc kiểm tra, kiểm định biến dạng của cấu kiện kết cấu chịu lực và kết cấu bao che sau khi lắp đặt bổ sung Hệ thống cầu trục tải trọng thiết kế 3 tấn, bao gồm các công tác sau:

A - Kết cấu chịu lực nhà xưởng

1	Móng	Kiểm tra độ lún giữa nền & móng
2	Cột	Kiểm tra độ nghiêng (chuyển vị ngang)
3	Kèo	Kiểm tra độ võng
4	Xà gồ	Kiểm tra độ võng
5	Tôn mái	Kiểm tra độ dày, độ võng, độ oxy hóa

•  Theo bản vẽ thiết kế, móng công trình là hệ cọc bê tông cốt thép, nền bê tông. Chúng tôi quan sát không thấy có vết nứt, lún.
• SVG Engineering sử dụng súng bật nẩy kiểm tra cường độ bê tông nền xưởng.
• Chúng tôi sử dụng thước lazer đo độ nghiêng của cột, thước thép thông dụng đo hình học cột, xà gồ, thước kẹp đo chiều dày cấu kiện.
• Mái tôn kẽm mạ màu theo quan sát vẫn còn mới.
• Kiểm tra độ võng của sàn mái nhằm đánh giá độ ổn định của kèo thép và độ võng của xà gồ bằng máy đo khoảng cách lazer.

B - Kết cấu bao che nhà xưởng

1	Tường gạch	Kiểm tra vết nứt dọc, ngang, chéo
2	Khung thép, tôn bao che	Kiểm tra tính toàn vẹn

• Theo quan sát bằng mắt thường tường bao che không bị nứt và còn mới.

C - Hệ thống cầu trục nhà xưởng

1	Cột hệ thống cầu trục	Kiểm tra độ nghiêng (chuyển vị ngang)
2	Dầm cầu trục	Kiểm tra độ võng
3	Dầm dẫn cầu trục	Kiểm tra độ võng

• Chúng tôi kiểm tra, kiểm định cầu trục trong điều kiện có tải và làm việc bình thường khi hoạt động chạy qua các dầm dẫn cầu trục.
• Kiểm tra các góc, cột biên và cột giữa bằng thước lazer nếu trong phạm vi cho phép thì đạt.
• Kiểm tra độ võng dầm cầu trục và dầm dẫn cầu trục bằng máy đo trắc đạc.

HÌNH ẢNH SVG ENGINEERING KIỂM ĐỊNH NHÀ XƯỞNG VÀ HỆ THỐNG DẦM CẦU TRỤC 3 TẤN KHI LẮP ĐẶT VẬN HÀNH

Dưới đây là hình ảnh SVG Engineering kiểm định nhà xưởng Khu công nghiệp Nam Cầu Kiền và hệ thống dầm cầu trục 3 tấn khi lắp đặt vận hành:

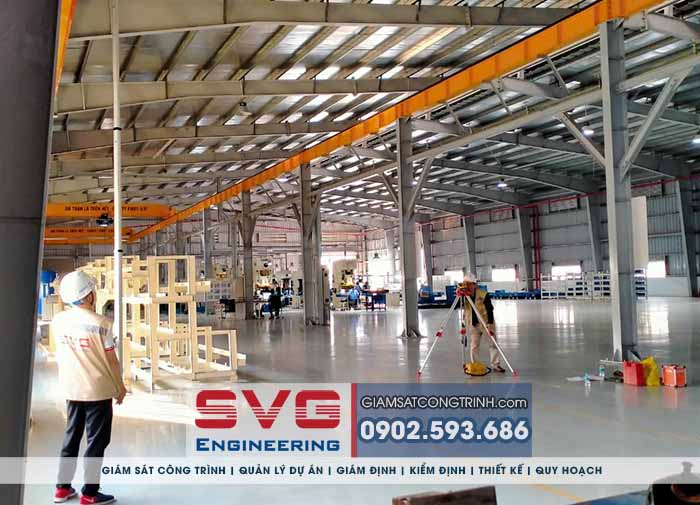

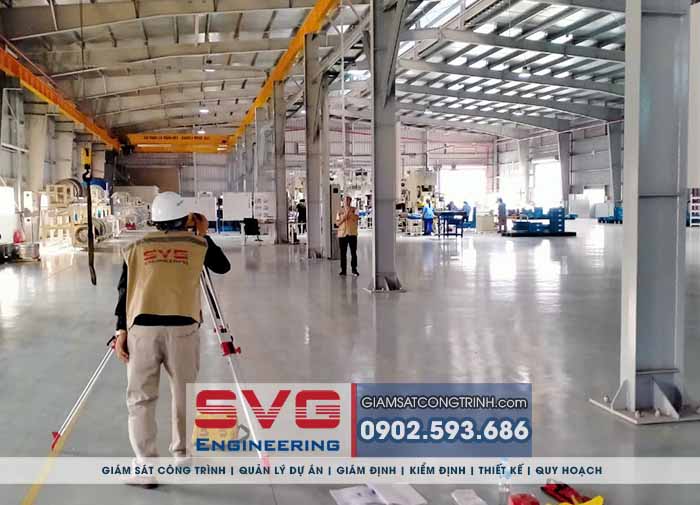

SVG Engineering sử dụng máy trắc đạc kiểm tra độ võng


SVG Engineering kiểm định nhà xưởng JK khu công nghiệp Nam Cầu Kiền

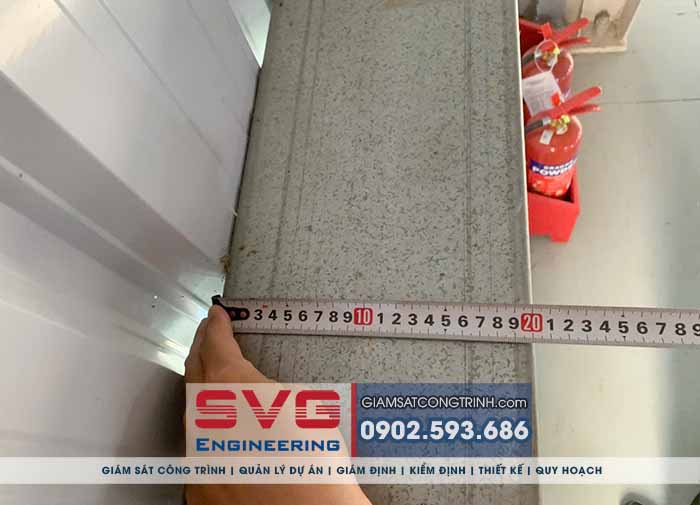

SVG Engineering sử dụng thước thép thông dụng đo hình học cấu kiện

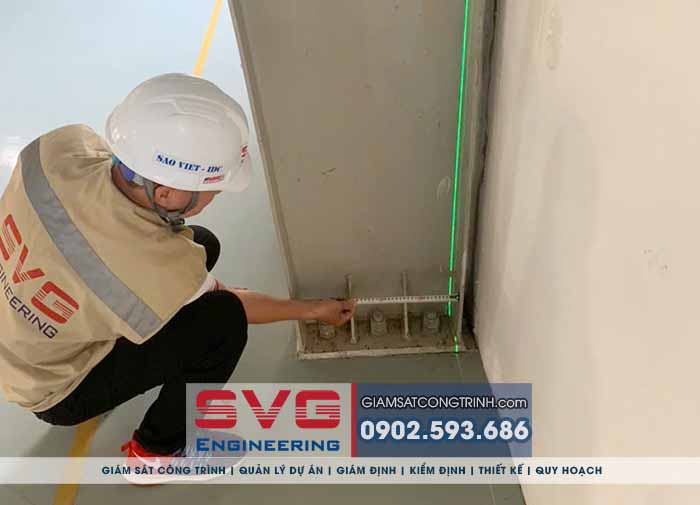

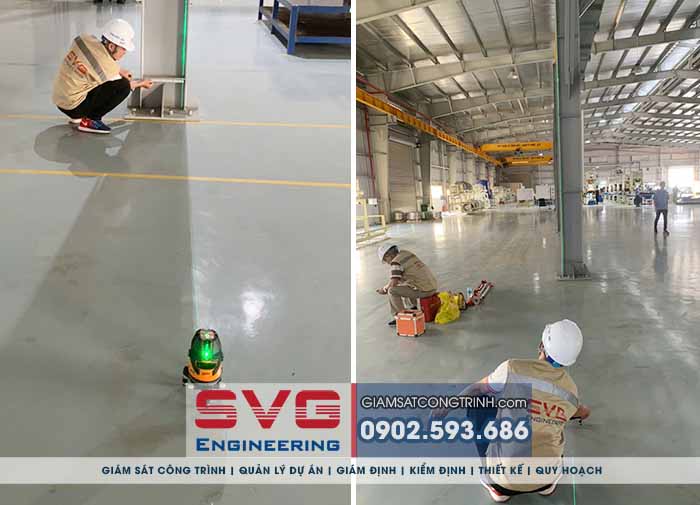

SVG Engineering sử dụng thước lazer đo độ nghiêng cột

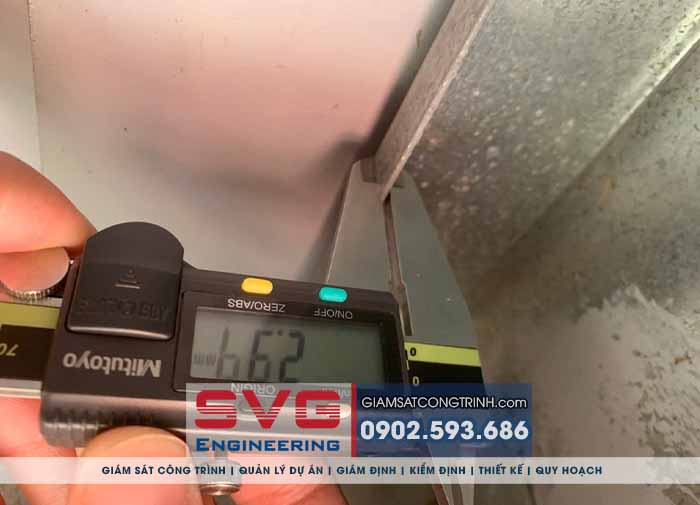

SVG Engineering sử dụng thước kẹp đo độ dày cấu kiện chịu lực

SVG Engineering kiểm định nhà xưởng JK khu công nghiệp Nam Cầu Kiền

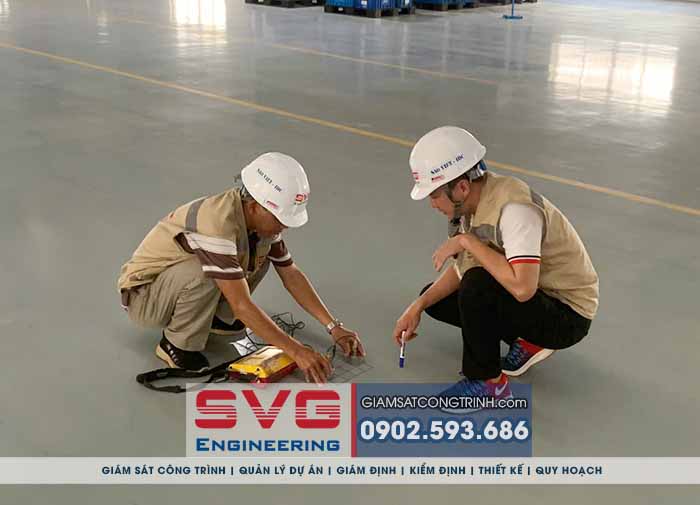

SVG Engineering siêu âm định vị cốt thép trong bê tông nền nhà xưởng JK

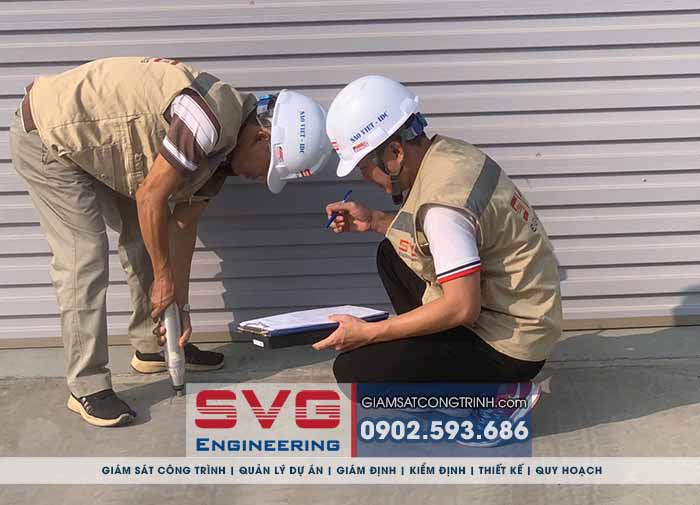

SVG Engineering sử dụng súng bật nảy kiểm tra cường độ bê tông nền

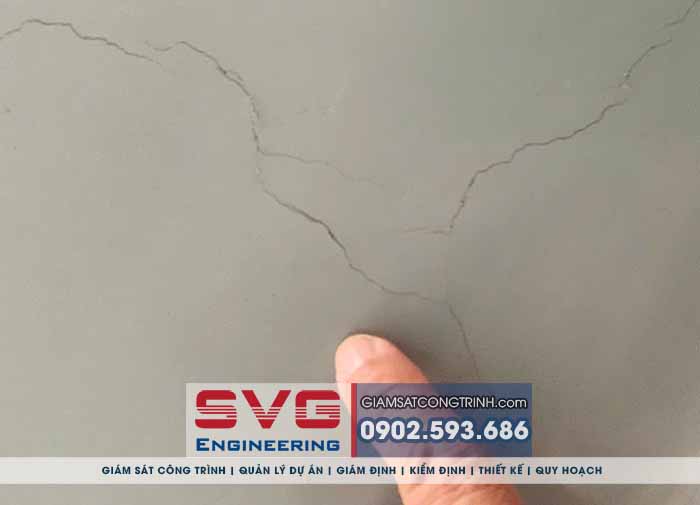

SVG Engineering quan sát các vết nứt nhà xưởng JK

CÁC VĂN BẢN PHÁP LUẬT XÂY DỰNG LIÊN QUAN KIỂM ĐỊNH CHẤT LƯỢNG CÔNG TRÌNH NHÀ XƯỞNG

- Căn cứ Luật Xây dựng số 50/2014/QH13 có hiệu lực thi hành từ ngày 01/01/2015 của nước Cộng hòa xã hội chủ nghĩa Việt Nam.
- Căn cứ Nghị định số 15/2021/NĐ-CP ngày 03/03/2021 của Chính phủ về quản lý dự án đầu tư Xây dựng.
- Căn cứ Nghị định số 06/2021/NĐ-CP ngày 26/01/2021 của Chính Phủ về Quản lý chất lượng và bảo trì Công trình xây dựng.
- Căn cứ Thông tư số 26/2016/TT-BXD ngày 26/10/2016 của Bộ Xây dựng về quy định quản lý chất lượng và bảo trì công trình xây dựng.

CÁC TIÊU CHUẨN & QUY PHẠM XÂY DỰNG ÁP DỤNG KIỂM ĐỊNH CHẤT LƯỢNG CÔNG TRÌNH NHÀ XƯỞNG

1	TCVN 2737:2023	Tải trọng và tác động – Tiêu chuẩn thiết kế.
2	TCVN 5574:2018	Kết cấu bê tông và bê tông cốt thép - Tiêu chuẩn thiết kế.
3	TCVN 5575:2012	Kết cấu thép - Tiêu chuẩn thiết kế.
4	TCVN 4453:1995	Kết cấu bê tông và bê tông cốt thép toàn khối – Quy phạm thi công và nghiệm thu.
5	TCVN 3118:1993	Bê tông nặng – Phương pháp xác định cường độ nén.
6	TCXD 239:2006	Bê tông nặng – Chỉ dẫn đánh giá cường độ bê tông trên kết cấu công trình.
7	TCVN 9334:2012	Bê tông nặng – Phương pháp xác định cường độ nén bằng súng bật nẩy.
8	TCVN 9335:2012	Bê tông nặng - Phương pháp thử không phá hủy - Xác định cường độ nén sử dụng kết hợp máy đo siêu âm và súng bật nẩy
9	TCVN 9356:2012	Kết cấu bê tông cốt thép – Phương pháp điện từ xác định chiều dày lớp bê tông bảo vệ, vị trí và đường kính cốt thép trong bê tông.
10	TCVN 9357:2012	Bê tông nặng – Đánh giá chất lượng bê tông – Phương pháp xác định vận tốc xung siêu âm.
11	TCXD 239:2006	Bê tông nặng – Chỉ dẫn đánh giá cường độ bê tông trên kết cấu công trình
12	.....	Các quy phạm hiện hành có liên quan. Relevant current regulation.
