GIÁM SÁT CÔNG TÁC THI CÔNG CỌC BTCT LY TÂM DỰ ỨNG LỰC

11/3/2024 | 119 lượt xem

Thi công ép cọc BTCT ly tâm dự ứng lực là hạng mục kết cấu chính chịu lực thuộc phần ngầm bị che khuất, chất lượng cọc thi công bị ảnh hưởng sẽ ảnh hương đến toàn công trình. Bằng kinh nghiệm giám sát cọc BTCT ly tâm dự ứng lực nhiều công trình, chúng tôi SVG Engineering xác định được chất lượng cọc phụ thuộc hoàn toàn vào chất lượng thi công và giám sát thi công cọc tại hiện trường.

Để đảm bảo chất lượng thi công cho cọc và tránh những tiêu cực hay xảy ra trong khi thi công chúng tôi SVG Engineering bố trí mỗi ca thi công hai giám sát viên thường xuyên, một giám sát chính kiểm tra vào thời điểm quan trọng (VD: định vị cọc BTCT, hạ cọc ...). Tư vấn giám sát Trưởng sẽ thông qua biện pháp thi công do Nhà thầu xây lắp lập. Giám sát viên sẽ trực tiếp đo kiểm tra định vị tim cọc, đo đếm xác nhận số lượng cọc ...

GIÁM SÁT CÔNG TÁC CHUẨN BỊ ÉP CỌC BTCT LY TÂM DỰ ỨNG LỰC

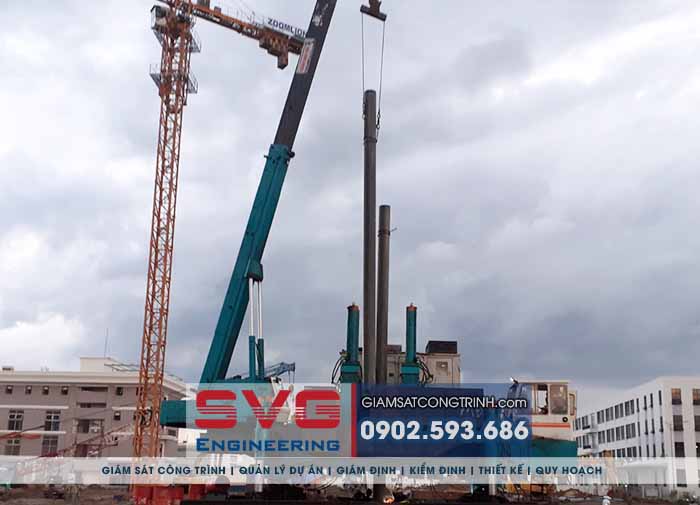

- Kiểm tra về điều kiện trang thiết bị dùng cho công tác ép cọc: máy ép, máy hàn, máy cẩu, máy toàn đạc điện tử, đồng hồ má kẹp. Kết quả kiểm tra của các bên phải được xác nhận trong phiếu kiểm tra (theo mẫu)

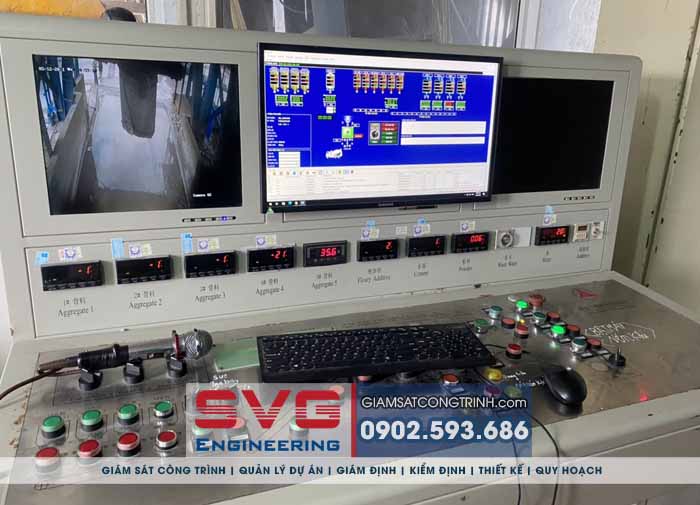

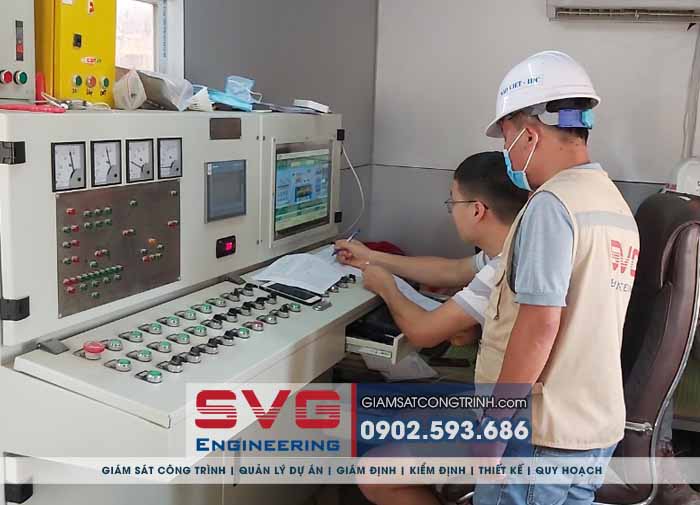

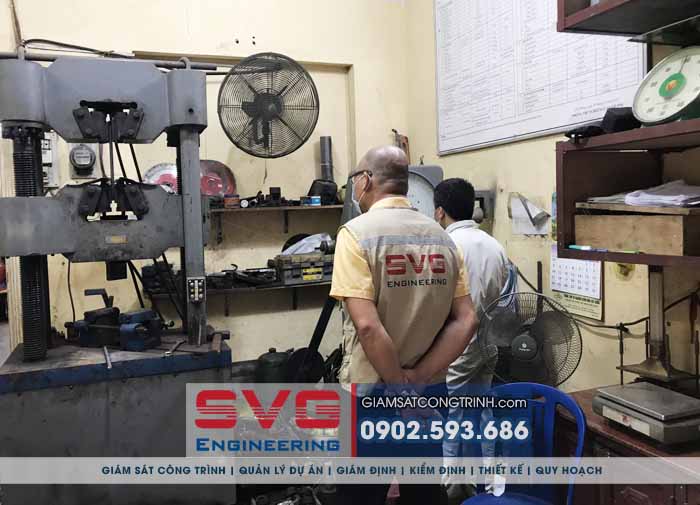

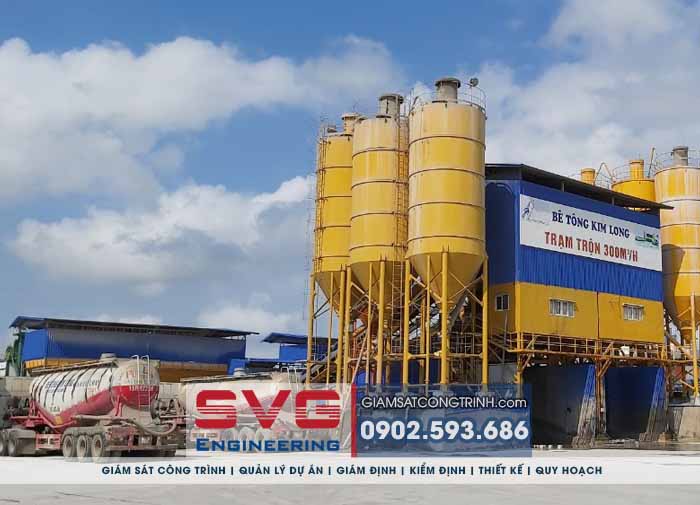

- Kiểm tra cơ sở hạ tầng phục vụ thi công: Đường dây tải điện, điều kiện mặt bằng, trạm trộn bê tông, kho bến bãi; phòng thí nghiệm ...

- Kiểm tra tính hợp lệ của các chứng chỉ vật liệu, thiết bị thi công;

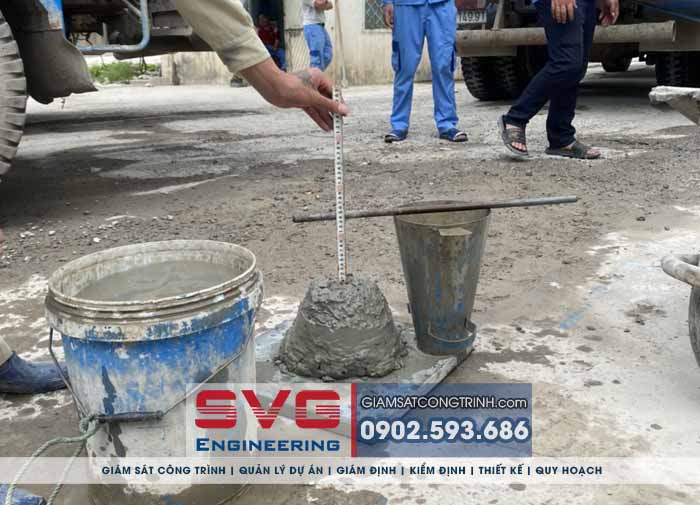

- Nghiệm thu chất lượng vật liệu đầu vào (thép, bê tông ....)

- Kiểm tra biện pháp và trình tự thi công cọc, sơ đồ di chuyển máy ép do nhà thầu thi công lập và đã được Tư vấn giám sát phê duyệt.


Ghi chú: Trước khi ép, Nhà thầu phải có đủ trang thiết bị phục vụ thi công theo biện pháp được phê duyệt  và  cung cấp cho TVGS các thông số sau :

+ Danh mục trang thiết bị phục vụ thi công;

+ Bản vẽ sơ đồ di chuyển máy ép;

+ Tên cọc, cao độ, toạ độ thiết kế của tâm từng cọc;

+ Nhà thầu phải chuẩn bị sẵn các mẫu biểu phục vụ cho kiểm tra và nghiệm thu trên hiện trường.

GIÁM SÁT CÔNG TÁC THI CÔNG CỌC BTCT LY TÂM DỰ ỨNG LỰC

- Thi công phải đúng với thiết kế đã được phê duyệt, đúng với các tiêu chuẩn kỹ thuật và các cam kết về kỹ thuật trong hợp đồng giao nhận thầu.

- Bám sát hiện trường khi thi công. Khi phát hiện có sự sai phạm trong quá trình xây lắp Tư vấn giám sát (TVGS) phải có các quyết định phù hợp.

- Trước khi thi công hạ cọc đại trà, phải tiến hành chế tạo cọc thử, hạ cọc thử và thí nghiệm cọc thử, có kết quả thi nghiệm cọc thử đối chiếu với thiết kế được duyệt mới được thi công cọc đại trà.

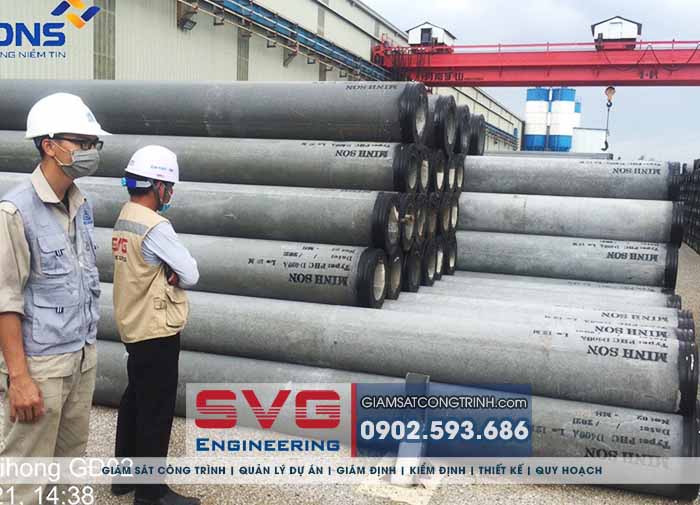

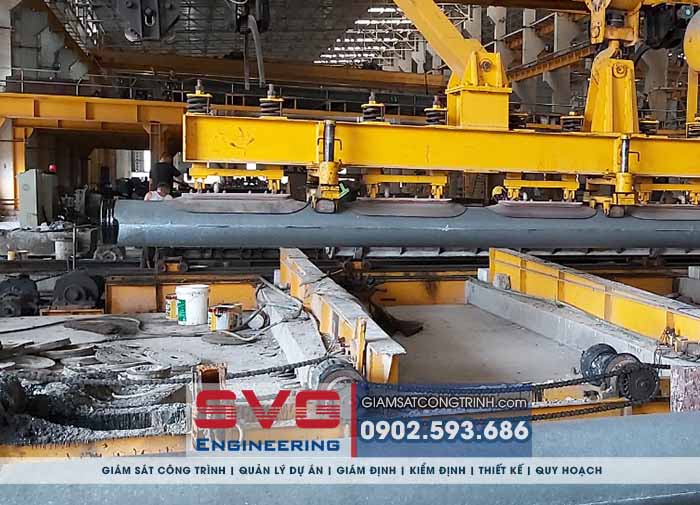

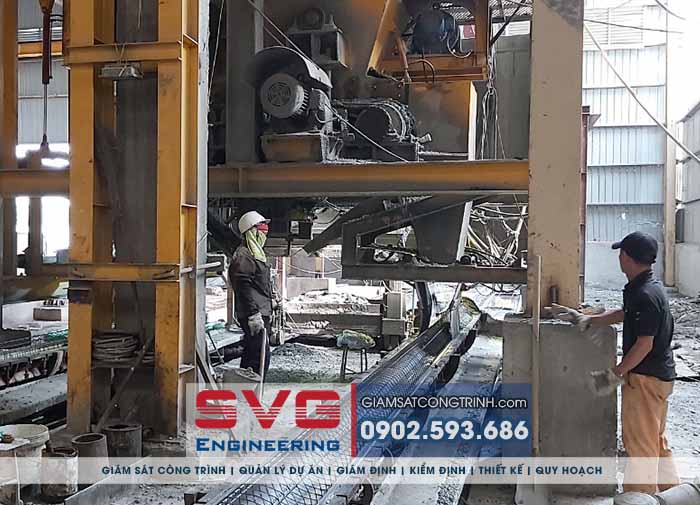

- Giám sát qua trình chế tạo cọc, kiểm tra đúng kích thước tiết diện, đúng chủng loại thép, đúng mác bê tông thiết kế. Nghiệm thu cọc trước khi thi công.

- Giám sát kiểm tra công tác định vị trước khi thi công:

* Kiểm tra định vị công trình, định vị các trục.

* Kiểm tra tim cọc.

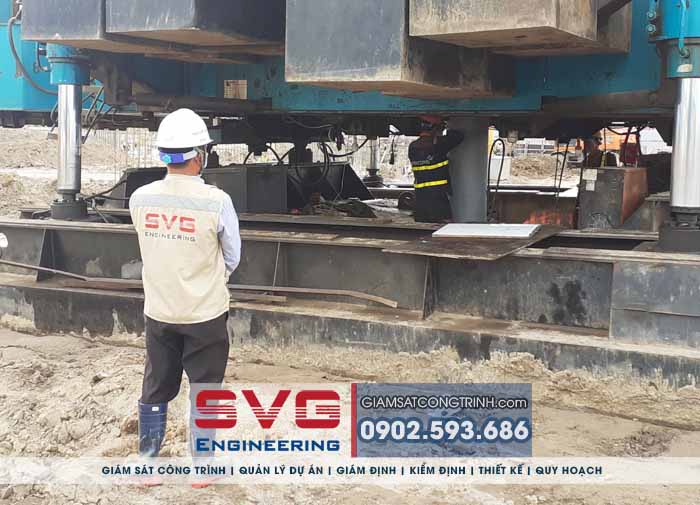

- Giám sát quá trình thi công cọc:

* Kiểm tra cọc và tim cọc khi hạ cọc

* Kiểm tra việc hàn bản mã nối cọc khi ép hết đoạn cọc và tổ hợp cọc

* Kiểm tra áp lực ép (lực đóng), chiều sâu hạ sao cho đạt hai tiêu chí:

Lmin ≤  Lcọcép ≤  Lmax

Pmin ≤  Pép       ≤  Pmax

c) Hồ sơ cọc BTCT bao gồm:

- Biên bản nghiệm thu công tác chế tạo thí nghiệm (kèm theo các hồ sơ nghiệm thu liên quan).

- Biên bản nghiệm thu công tác hạ cọc thí nghiệm.

- Báo cáo kết quả thí nghiệm cọc.

- Biên bản nghiệm thu công tác chế tạo cọc đại trà (kèm theo các hồ sơ nghiệm thu liên quan).

- Biên bản nghiệm thu công tác hạ cọc đại trà

- Biên bản nghiệm thu toàn bộ cọc BTCT ly tâm dự ứng lực

- Nhật ký thi công cọc.

- Lý lịch cọc BTCT ly tâm dự ứng lực

- Bản vẽ hoàn công cọc BTCT ly tâm dự ứng lực

VAI TRÒ GIÁM SÁT THI CÔNG CỌC BTCT LY TÂM DỰ ỨNG LỰC

Vai trò giám sát thi công cọc BTCT ly tâm dự ứng lực là rất quan trọng trong quá trình thi công xây dựng công trình. Dưới đây là một số nhiệm vụ và vai trò chính của kỹ sư giám sát SVG Engineering trong quá trình này:

  • Kiểm tra và đảm bảo chất lượng cọc BTCT ly tâm dự ứng lực: Kỹ sư giám sát phải kiểm tra việc thi công làm cọc BTCT ly tâm để đảm bảo rằng các công đoạn được thực hiện đúng kỹ thuật và tuân thủ các quy định, tiêu chuẩn về chất lượng.

  • Giám sát quá trình thi công cọc BTCT ly tâm dự ứng lực: Kỹ sư giám sát cần theo dõi và kiểm soát quá trình thi công cọc BTCT ly tâm từ đầu đến cuối. Điều này bao gồm việc kiểm tra các bước chuẩn bị mặt bằng, đào đất, thi công cọc, đổ bê tông và kiểm tra chất lượng sau khi hoàn thành.

  • Đảm bảo an toàn lao động trong quá trình thi công: Kỹ sư giám sát cần đảm bảo rằng mọi hoạt động thi công đều tuân thủ các quy định về an toàn lao động. Họ cũng cần đảm bảo rằng các nhà thầu và công nhân đều được đào tạo và trang bị đầy đủ trang thiết bị bảo hộ lao động.
  • Giải quyết vấn đề phát sinh: Trong quá trình thi công, có thể xuất hiện các vấn đề không mong muốn. Vai trò của người giám sát là phát hiện và giải quyết các vấn đề này một cách nhanh chóng và hiệu quả để đảm bảo tiến độ và chất lượng công trình.
  • Báo cáo và giao tiếp: Người giám sát cần có khả năng báo cáo về tiến độ và tình trạng thi công cọc BTCT ly tâm cho các bên liên quan như chủ đầu tư, kiến trúc sư, kỹ sư và các nhà thầu. Họ cũng cần giao tiếp một cách hiệu quả để giải quyết mọi vấn đề và đảm bảo sự hiểu biết đồng nhất giữa các bên liên quan.

Những vai trò trên chỉ là một phần nhỏ trong công việc của người giám sát thi công cọc BTCT ly tâm dự ứng lực. Quan trọng nhất là họ phải có kiến thức chuyên môn sâu rộng và kỹ năng quản lý tốt để đảm bảo rằng công trình được thi công một cách an toàn, chất lượng và đúng tiến độ.

TIÊU CHUẨN QUỐC GIA TCVN 7888:2014 CỌC BÊ TÔNG LY TÂM ỨNG LỰC TRƯỚC

Pretensioned spun concrete piles

Tiêu chuẩn này áp dụng cho cọc bê tông ứng lực trước, được sản xuất theo phương pháp quay ly tâm.

* Phân loại

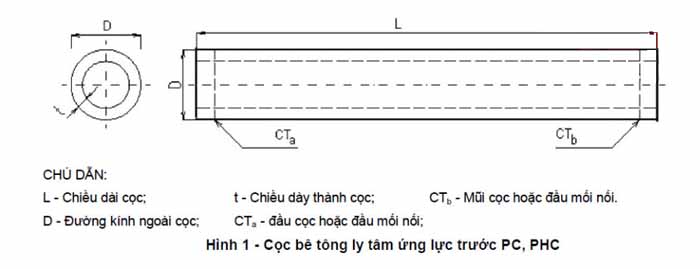

Cọc bê tông ly tâm ứng lực trước thường (Pretensioned spun concrete piles - PC): Có cường độ chịu nén của bê tông với mẫu thử hình trụ (D150 x 300) mm không nhỏ hơn 60 MPa.

Cọc bê tông ly tâm ứng lực trước cường độ cao (Pretensioned spun high strength concrete piles - PHC): Có cường độ chịu nén của bê tông với mẫu thử hình trụ (D150 x 300) mm không nhỏ hơn 80 MPa.

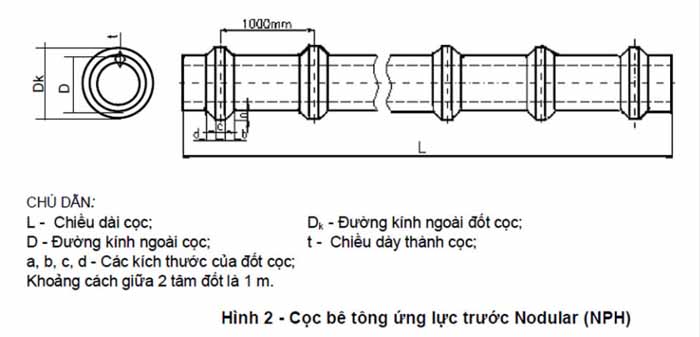

Cọc bê tông ly tâm ứng lực trước dạng thân đốt cường độ cao - Nodular (Pretensioned spun high strength Nodular - NPH): Cọc bê tông ly tâm ứng lực trước cường độ cao nhưng có đốt trên thân cọc, còn gọi là cọc Nodular, có cường độ chịu nén của bê tông với mẫu thử hình trụ (D150 x 300) mm không nhỏ hơn 80 MPa.

Cọc bê tông ly tâm ứng lực trước (PC, PHC, NPH) có các loại đường kính từ 300; 350; 400; 450; 500; 600; 700; 800; 900; 1000; 1100; 1200mm.

* Yêu cầu ngoại quan và các khuyết tật cho phép

- Trầy xước:

+ Đối với cọc D300 mm - D650 mm: diện tích vết trầy xước tại một vị trí <= 50 cm2.

+ Đối với cọc D700 mm - D1200 mm: diện tích vết trầy xước tại một vị trí <= 100 cm2.

+ Tổng diện tích toàn bộ các vết trầy xước không được lớn hơn 0,5% tổng diện tích bề mặt cọc

- Tróc mặt, rỗ tổ ong: Tổng diện tích các vị trí <= 1,0% tổng diện tích bề mặt cọc.

- Xì mép nẹp khuôn: Chiều sâu: < 5 mm; Chiều dài <= 700 mm tại một vị trí và tổng chiều dài các vết xì mép <=10 % chiều dài cọc.

- Xì mép măng xông: Bề rộng <= 15 mm; Chiều dài <= 1/3 chu vi cọc.

- Độ lồi lõm trong lòng cọc:

+ Chênh lệch giữa vị trí lồi và lõm <=20 mm.

+ Chiều dày thành cọc (tính từ bề mặt cọc đến vị trí lõm) không thấp hơn chiều dày thiết kế.

* Cỡ lô và lấy mẫu

- Cỡ lô: Sản phẩm cọc cùng chủng loại đường kính, cùng cấp tải được sản xuất theo cùng điều kiện: vật liệu bê tông, cốt thép, quy trình công nghệ trong cùng một thời gian với cỡ quy mô sản xuất liên tục 3000 cọc/đợt, được coi là một lô sản phẩm. Trường hợp không đủ 3000 cọc/đợt sản xuất hoặc số lượng cọc cho một chủng loại được sản xuất trong khoảng thời gian không lớn hơn 12 tháng nhỏ hơn 3000 cọc thì vẫn coi như là một lô đủ.

- Lấy mẫu nguyên liệu: Xi măng, cốt liệu, phụ gia, nước, cốt thép được thực hiện theo các tiêu chuẩn tương ứng hiện hành cho từng loại nguyên liệu.

- Lấy mẫu hỗn hợp bê tông, đúc bảo dưỡng mẫu được tiến hành theo TCVN 3105:1993 . Mẫu xác định cường độ nén của bê tông là mẫu trụ (150 x 300) mm. Có thể sử dụng mẫu trụ tròn rỗng có kích thước (200 x 300) mm theo JIS A 1136.

- Lấy mẫu cọc PC, PHC, NPH để kiểm tra và thử nghiệm: 2 cọc bất kỳ / lô.

XEM CHI TIẾT CÁC TIÊU CHUẨN VIỆT NAM TCVNTIÊU CHUẨN VIỆT NAM TCVN XD
