An toàn nền móng và chống sạt lở là 'chìa khóa' cho sự bền vững của mọi công trình hiện đại. Đó là lý do thi công cọc cừ ván BTCT dự ứng lực, không chỉ bền bỉ với thời gian, loại vật liệu này còn mang lại khả năng chịu lực ưu việt, đáp ứng những yêu cầu khắt khe nhất về kỹ thuật và thẩm mỹ. Quá trình thi công đòi hỏi sự chính xác cực cao về vị trí và độ thẳng đứng, kỹ sư giám sát thi công cọc cừ BTCT là người chịu trách nhiệm về chất lượng, an toàn và tiến độ.
THI CÔNG CỌC CỪ BTCT LÀ GÌ?
- Khái niệm cơ bản: Cọc cừ BTCT là loại cọc có tiết diện hình chữ nhật hoặc hình chữ U, chữ W, được chế tạo từ bê tông cốt thép (thường là bê tông dự ứng lực để tăng khả năng chịu uốn). Khác với cọc vuông thông thường dùng để truyền tải trọng công trình xuống đất nền, cừ BTCT được thiết kế để ghép nối thành một bức tường kín khít.
- Mục đích của thi công cừ BTCT:
-
Chắn đất, chắn nước: Ngăn chặn sự sạt lở đất tại các bờ sông, bờ biển, kênh mương.
-
Gia cố hố móng: Bảo vệ các công trình lân cận khi đào hố móng sâu trong đô thị.
-
Kè hệ thống hạ tầng: Làm tường chắn trong các dự án đường giao thông ven sông, hồ.
GIÁM SÁT THI CÔNG CỌC CỪ BTCT
Công tác giám sát thi công cọc cừ BTCT được chia làm 3 giai đoạn:
1. Giám sát trước khi thi công
-
Kiểm tra hồ sơ thiết kế: Nắm rõ địa chất, cao độ mũi cừ và lực ép thiết kế ($P_{min}$, $P_{max}$).
-
Kiểm nghiệm vật liệu: Đối chiếu mác bê tông, đường kính cốt thép và kết quả nén mẫu tại nhà máy.
-
Kiểm định thiết bị: Máy ép, búa rung phải có giấy kiểm định còn hiệu lực.
2. Giám sát trong quá trình thi công
Đây là giai đoạn quan trọng nhất, đòi hỏi sự túc trực 24/7 tại hiện trường:
-

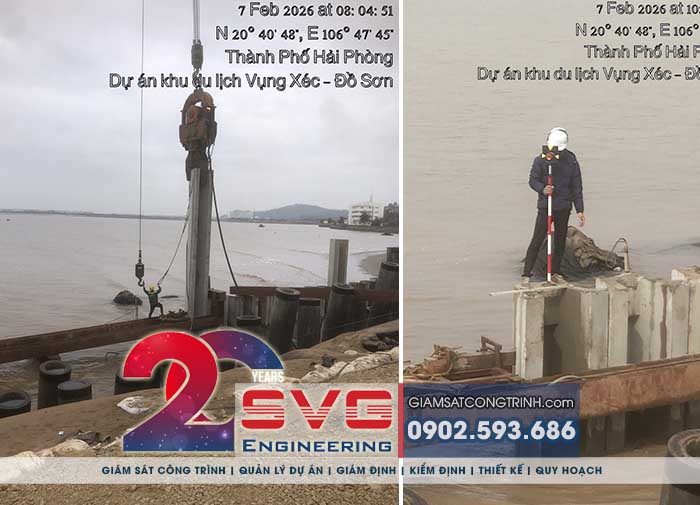

Kiểm tra độ thẳng đứng: GS phải sử dụng máy kinh vĩ hoặc quả dọi để kiểm tra độ nghiêng của cừ. Sai số cho phép thường không quá 1%.
-
Giám sát chiều sâu chôn cừ: Đảm bảo mũi cừ đạt đến lớp đất theo thiết kế. Nếu gặp địa chất thay đổi (đá mồ côi, tầng sét quá cứng), phải báo cáo tư vấn thiết kế ngay.
-
Ghi chép nhật ký thi công: Ghi lại thời gian ép, lực ép tại từng mét chiều sâu hoặc độ chối của búa.
3. Giám sát sau khi thi công (Nghiệm thu)
-
Nghiệm thu cao độ: Kiểm tra cao độ đỉnh cừ sau khi cắt gọt hoặc đập đầu cọc.
-
Kiểm tra độ kín khít: Đối với tường vây chắn nước, phải kiểm tra các khe nối giữa các tấm cừ xem có bị hở hay rò rỉ nước không.
-
Thí nghiệm kiểm chứng: Có thể thực hiện thí nghiệm biến dạng thấp (PIT) hoặc nén tĩnh (nếu thiết kế yêu cầu) để kiểm tra tính toàn vẹn của cừ.
QUY TRÌNH KỸ THUẬT THI CÔNG CỌC CỪ BTCT
Việc thi công cọc cừ BTCT đòi hỏi sự chính xác cực cao về vị trí và độ thẳng đứng. Quy trình thông thường bao gồm các bước sau:
Bước 1: Chuẩn bị mặt bằng và định vị
-
Kiểm tra chướng ngại vật ngầm (đường ống nước, cáp điện).
-
Thiết lập hệ thống mốc định vị và đường tim tuyến cừ.
-

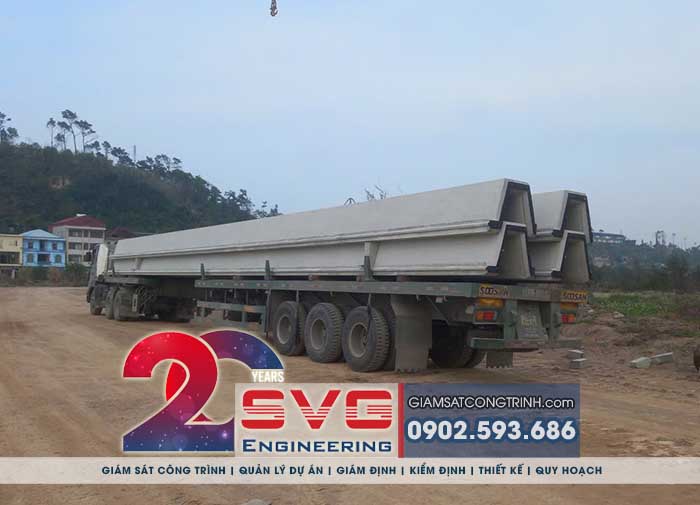

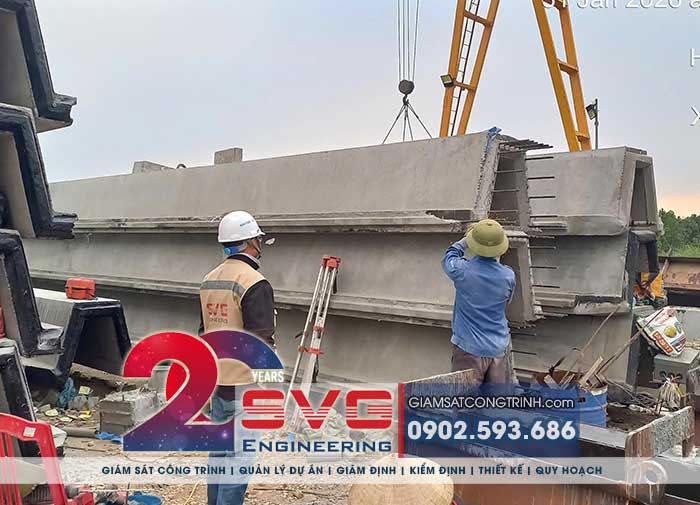

Tập kết cọc cừ: Cần kiểm tra chứng chỉ xuất xưởng, kích thước hình học và các vết nứt (nếu có) trước khi đưa vào vị trí ép/đóng.
Bước 2: Lắp dựng hệ khung dẫn

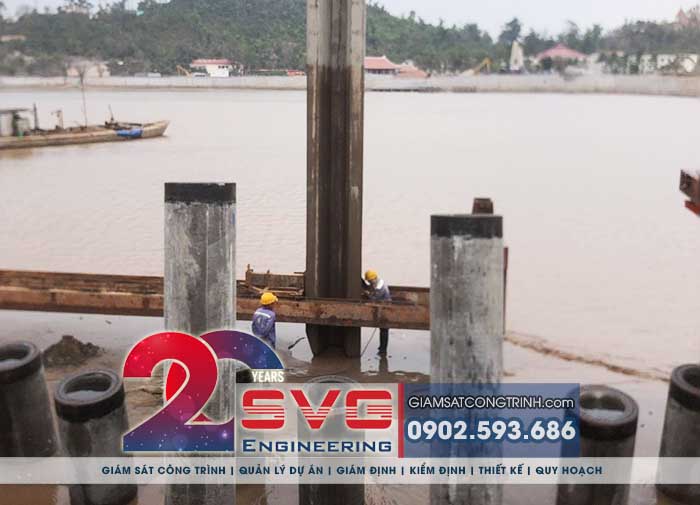

Đây là bước cực kỳ quan trọng để đảm bảo tuyến cừ không bị "chạy" hoặc nghiêng ngả. Hệ khung dẫn bằng thép sẽ giữ cho các thanh cừ luôn thẳng hàng trong quá trình thi công.
Bước 3: Tiến hành hạ cừ
Có ba phương pháp phổ biến nhất hiện nay:
-

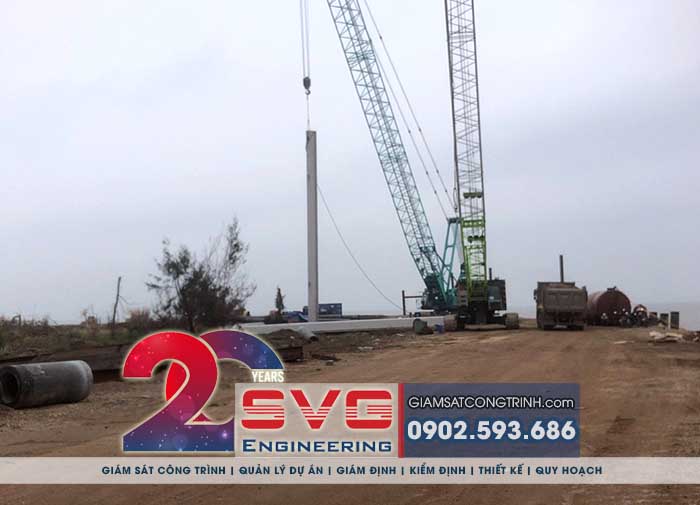

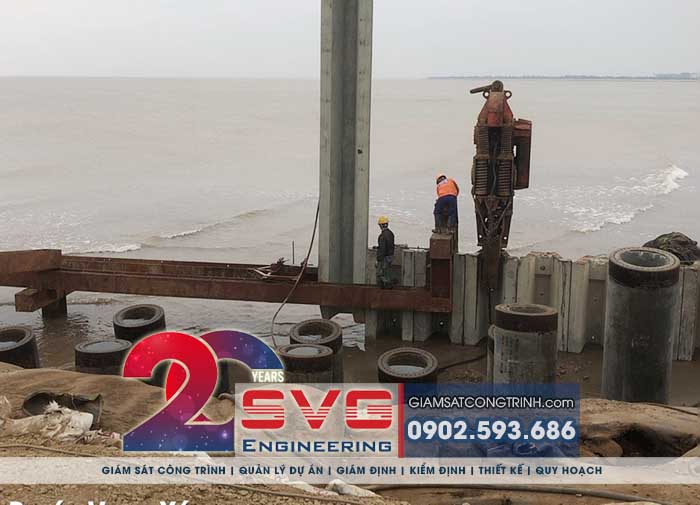

Phương pháp ép rung: Sử dụng búa rung treo trên cần cẩu. Đây là phương pháp phổ biến nhất vì tốc độ nhanh và ít gây chấn động mạnh.
-
Phương pháp xói nước: Sử dụng tia nước áp lực cao để làm lỏng đất dưới mũi cừ, giúp cừ xuống dễ dàng hơn trong tầng đất sét cứng hoặc cát nén chặt.
-
Phương pháp ép thủy lực: Dùng máy ép tĩnh, thường dùng trong không gian hẹp hoặc sát công trình dân dụng để tránh tiếng ồn và rung động.
Bước 4: Thi công hệ giằng (Waling) và neo
Sau khi hạ cừ đến cao độ thiết kế, các đầu cừ sẽ được liên kết lại bằng dầm khóa đầu cừ (cáp dự ứng lực hoặc dầm BTCT) để đảm bảo toàn bộ hệ thống làm việc đồng nhất.
CÁC TIÊU CHUẨN TCVN KỸ THUẬT ÁP DỤNG
- Một số TCVN thường áp dụng:
-
TCVN 9394:2012: Đóng và ép cọc - Thi công và nghiệm thu.
-
TCVN 9114:2012: Sản phẩm bê tông cốt thép dự ứng lực - Yêu cầu kỹ thuật và phương pháp thử.
-
TCVN 4453:1995: Kết cấu bê tông và bê tông cốt thép toàn khối - Quy phạm thi công và nghiệm thu.
SVG ENGINEERING LÀ ĐƠN VỊ GIÁM SÁT THI CÔNG UY TÍN
- Công ty cổ phần Tư vấn Thiết kế và Giám định Xây dựng Sao Việt (SVG Engineering) là doanh nghiệp đăng ký ngành nghề tư vấn giám sát công trình thi công xây dựng được Sở Kế Hoạch và Đầu Tư Thành phố Hải Phòng cấp giấy chứng nhận đăng ký kinh doanh số: 0200625288
- SVG Engineering là đơn vị được Bộ Xây Dựng Cục Quản Lý Hoạt Động Xây Dựng công nhận đủ điều kiện năng lực hoạt động tư vấn giám sát công trình xây dựng
- Đội ngũ kỹ sư xây dựng SVG Engineering được đào tạo chuyên nghiệp có chứng chỉ hành nghề giám sát công trình phù hợp với cấp và loại công trình tham gia.

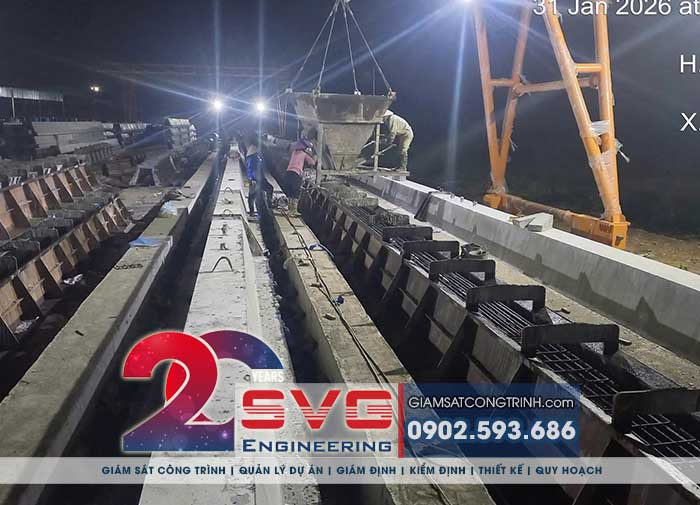

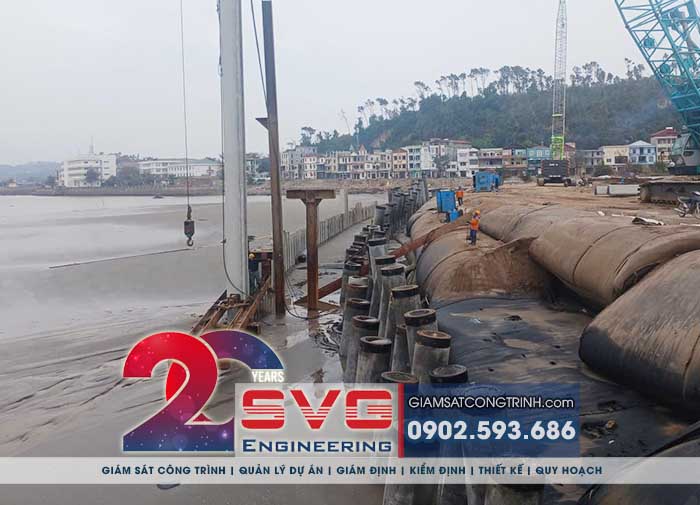

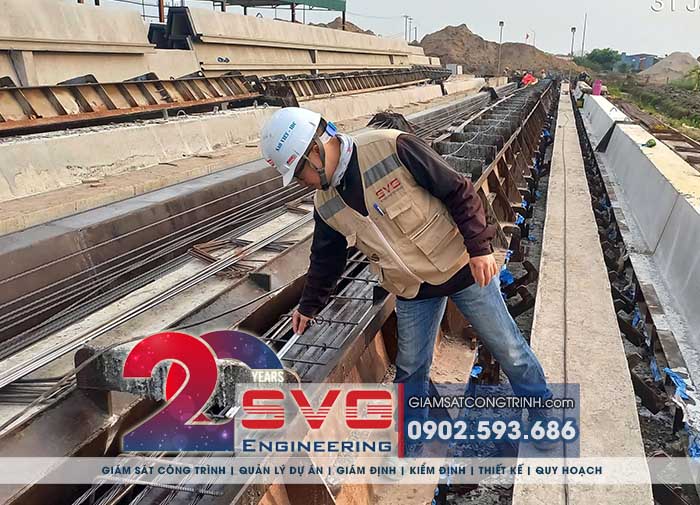

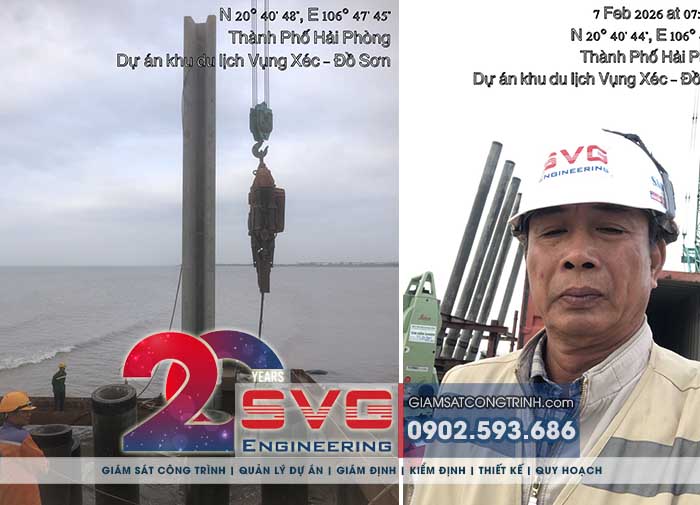

HÌNH ẢNH SVG ENGINEERING GIÁM SÁT THI CÔNG CỌC CỪ BTCT
